LYV® profesyonel bir endüstriyel vana üreticisidir ve Amerika, Kanada, Güneydoğu Asya, Rusya ve Orta Doğu vb. güvenebileceğiniz tedarikçi.

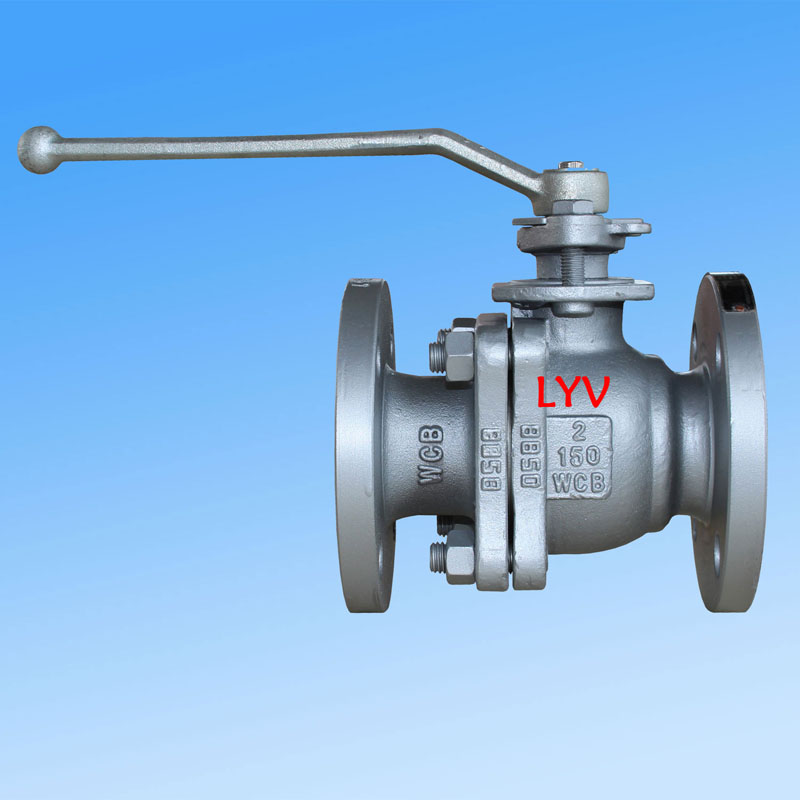

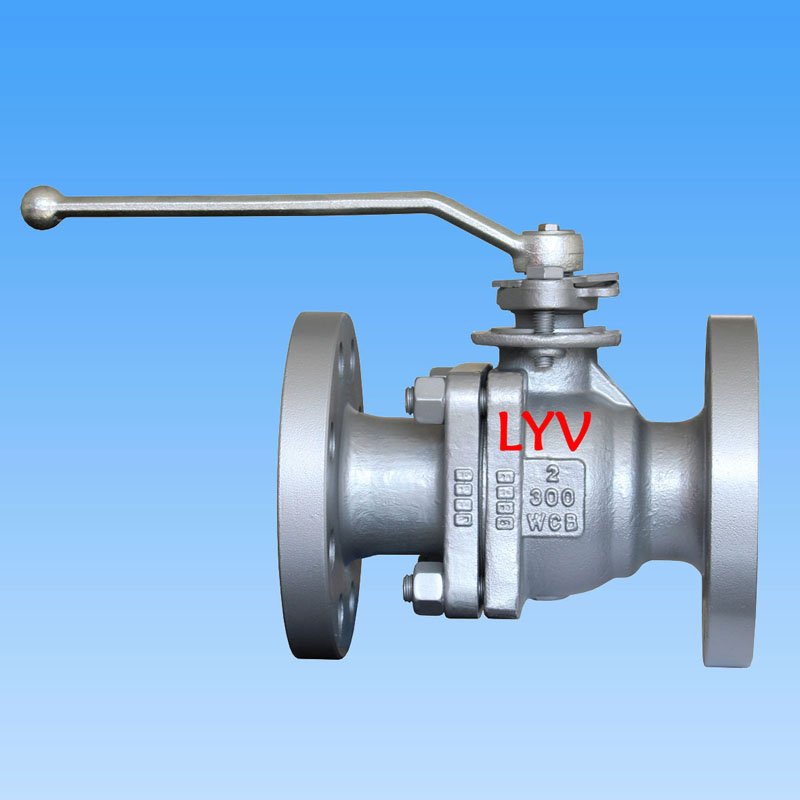

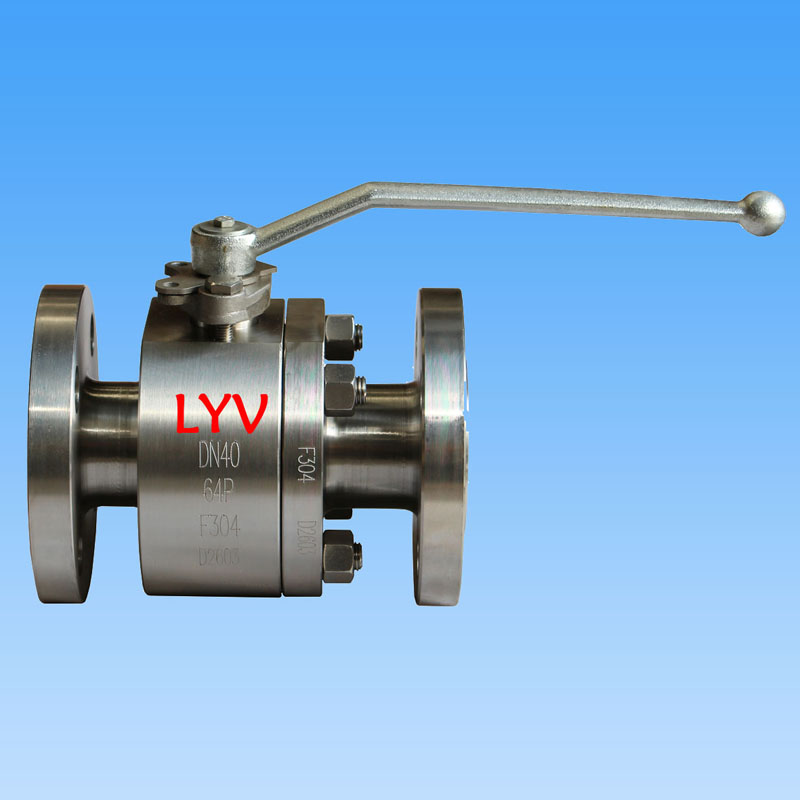

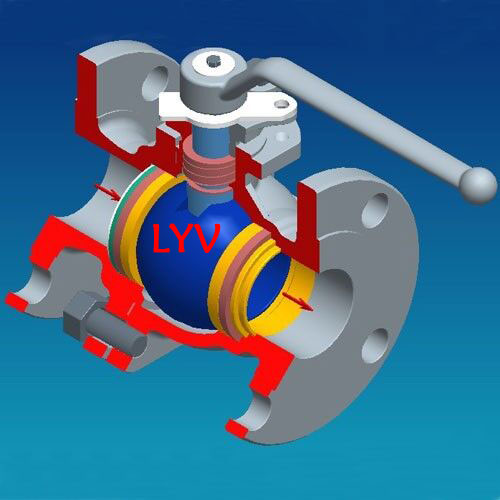

2 parçalı yüzer küresel vana, ISO 17292, API 608 ve API 6D'ye göre ayrık gövde yapısı yüzer bilyalı tip olarak tasarlanmıştır.
Tasarım ve Test Uluslararası İki Parçalı Küresel Vana Standardı
Tasarım Standardı : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D
Muayene ve Test Standardı : API 598/ API 6D
Yangına Dayanıklı Test Standardı : API 607/API 6FA
Flanştan Flanşa Uzunluk : ANSI B 16.10 -Kısa model/ Uzun model
Uç Bağlantı : ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.
Üretici Boyutu ve Basınç Aralığı:
NPS 1/2â - 10â (ANSI Sınıfı 150LB için)
NPS 1/2â - 8â (ANSI Sınıfı 300LB için)
NPS 1/2â - 4â (ANSI Sınıfı 600LB için)
veya
DN15 - DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa için)
DN15 - DN200 (PN4.0Mpa, PN5.0Mpa için)
DN15 - DN100 (PN6.3Mpa, PN10.0Mpa için)
Boru İç Çapı: Tam Geçişli (FB)/ Azaltılmış Geçişli (RB)
İnşaat Gövdesi: Son Giriş
Kapak/Kapak tipi: Cıvatalı Kapak/Uzatılmış Kapak
Koltuk Tipi: Yumuşak tip/ Sert Mühür Metal Tipi
Akış Yönü: Tek Yönlü/Çift Yönlü
Servis Ortamı: Doğal Gaz, Petrol, Su, Oksigon gazı, vb.
Hizmet: EKŞİ, ISO 15156/ NACE MR0175
Özellik: Yangın Güvenliği tasarımı
Anti-Statik Tasarım
Darbe Korumalı Gövde
Vana Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalışan / Pnömatik Aktüatör / Elektrikli Aktüatör
MOC (Malzeme Listesi â BOM):
Gövde ve Kapak: ASTM A 216 GR. WCB /ASTM A105N (Karbon çeliği)
: ASTM A352 LCB / LCC /ASTM A350 LF2 (Düşük sıcaklık karbon çeliği)
: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)
:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)
: ASTM A351 Gr. CF8C
: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmaz Çelik)
Sert Bilya : ASTM A105N+ENP/ A105N+TCC
: ASTM A 182 F304 / F316 (SS 304 / SS 316)
: ASTM A 182 F304L / F316L (SS 304L / SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/ F53 /F55
Not: Harseal Metal Yatak tipi Bilya yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55
Kök : ASTM A182 F6a
:ASTM A182 F304 / F316 / F304L / F316L
:17/4 PH
: ASTM A182 F51/ F53/ F55
Bilye Yatağı ve Gövde Contası : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT
: PEEK / Delrin / Grafoil â Grafit Halka
Salmastra : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT
: Grafoil â Grafit Halka
