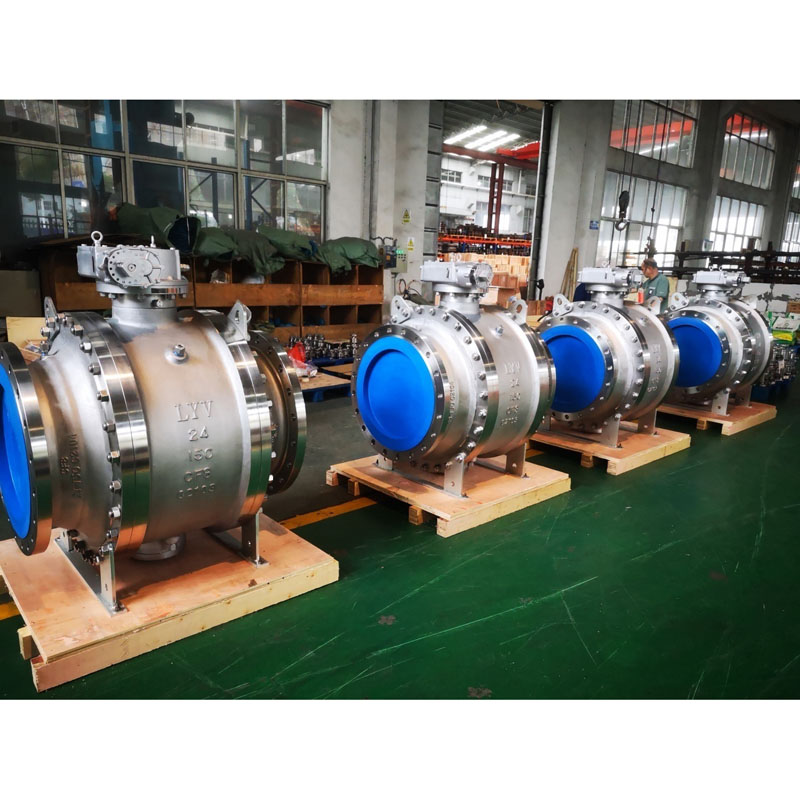

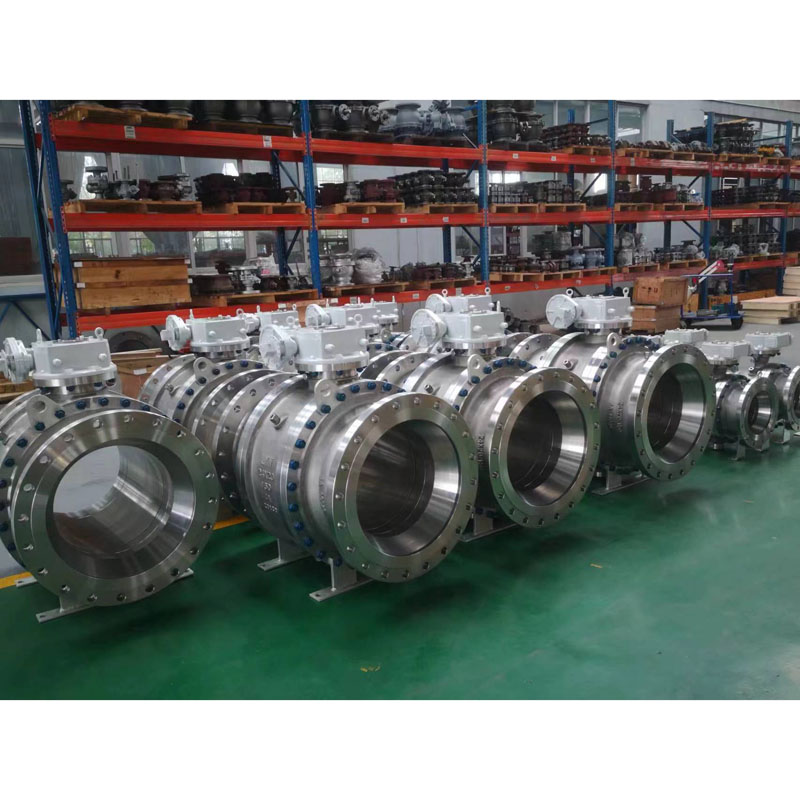

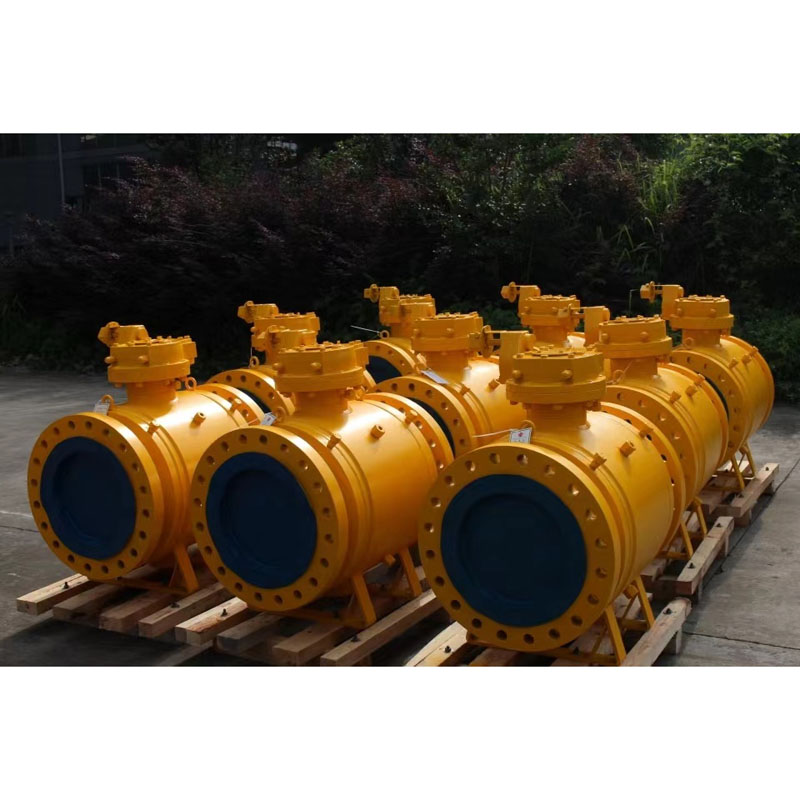

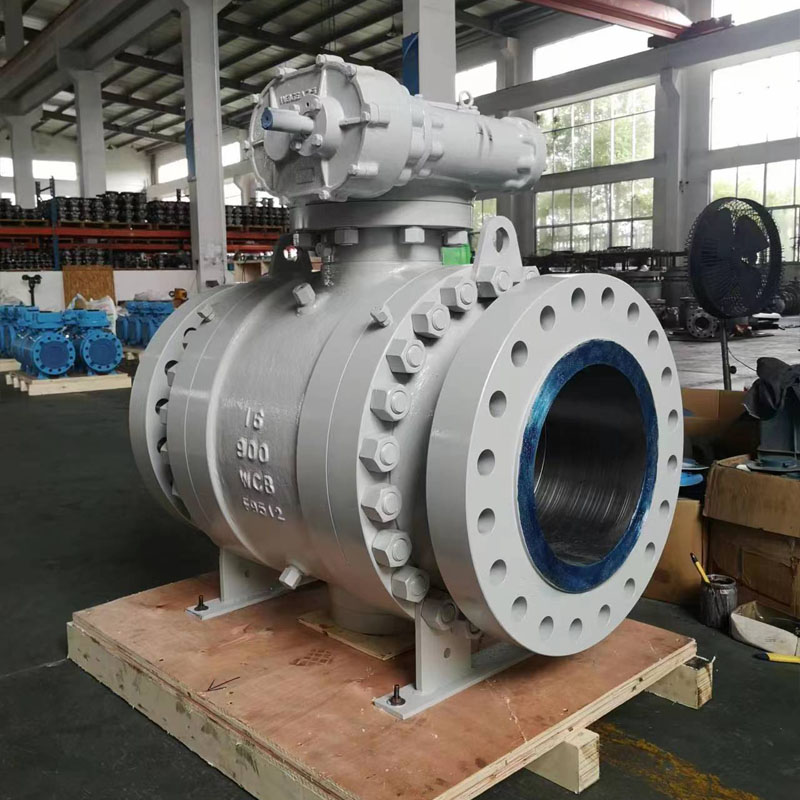

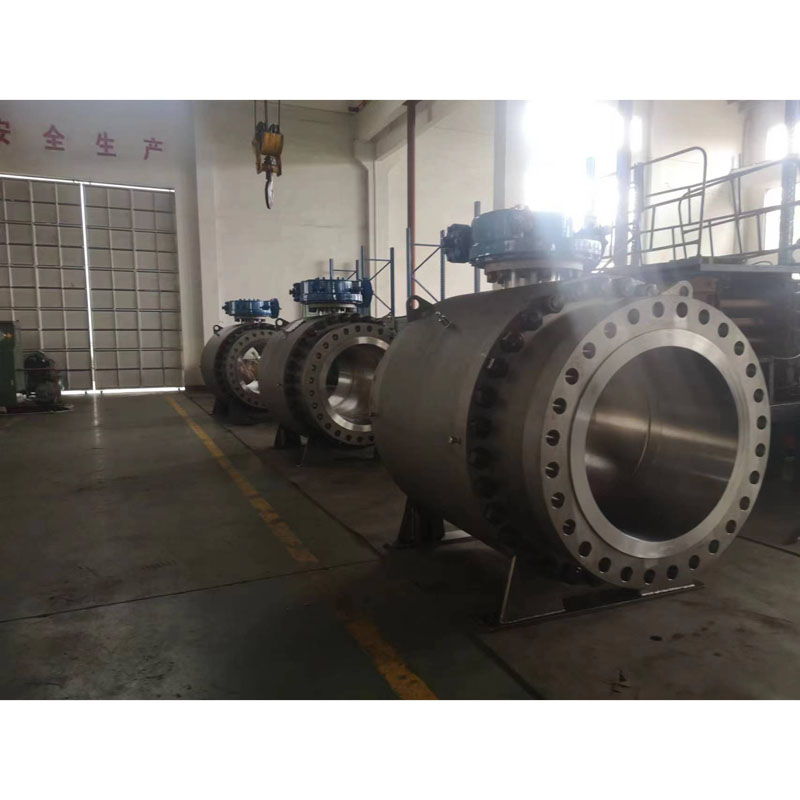

Döküm Muylu Üstü Küresel Vana

LYV® API 6D , ISO 9001 ve CE onaylı, Çin'de bir döküm muyluya monte valf üreticisi ve tedarikçisidir. Döküm muyluya monte küresel vanalar, döküm çelik malzemeden gövde ve kaputu yapmak için döküm kalıbı işlemiyle muyluya monte edilmiş küresel vanalardır. Genellikle, yüzeyin düzgün ve güzel olmasını sağlamak için döküm vanalarının gövdesinin yüzeyinde 2 veya 3 kez kumlama işlemi yaparız.

Döküm muylu Monteli Küresel Vana, hem gövde hem de gövde boşluğuna oturma yerleri için sızdırmazlık maddesi enjeksiyon sistemi ile donatılmış Çift blok ve boşaltma veya çift piston tipi ile tasarlanmıştır, böylece yuva veya gövde sızıntısını önlemek için hem yukarı hem de aşağı akış uçlarından tahliye edebilir. .

Tasarım ve Test Uluslararası Standardı:

Tasarım Standardı : ISO 14313/ ASME B 16.34 /API 6D

Muayene ve Test Standardı : API 598/ API 6D

Yangına Dayanıklı Test Standardı : API 607/API 6FA

Flanştan Flanşa Uzunluk : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantı : ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 2â - 48â (ANSI Sınıfı 150LB için)

NPS 2â - 48â (ANSI Sınıfı 300LB için)

NPS 2â - 48â (ANSI Sınıfı 600LB için)

NPS 2â - 36â (ANSI Sınıfı 900LB için)

NPS 2â - 24â (ANSI Sınıfı 1500LB için)

NPS 2â - 12â (ANSI Sınıfı 2500LB için)

veya

DN50 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa için)

DN50 - DN1200 (PN4.0Mpa, PN5.0Mpa için)

DN50 - DN1200 (PN6.3Mpa, PN10.0Mpa için)

DN50 - DN900 (PN15.0Mpa için)

DN50 - DN600 (PN25.0Mpa için)

Boru Çapı: Tam Geçişli (FB)/ Delik Azaltmalı (RB)

İnşaat Gövdesi: Son Giriş

Kapak/Kapak tipi: Cıvatalı Kapak/Uzatılmış Kapak

Koltuk Tipi: Yumuşak tip/ Sert Mühür Metal Tipi

Akış Yönü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Doğal Gaz, Petrol, Su, Oksigon gazı, vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Kaçak Emisyon: ISO 15848

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Darbe Korumalı Gövde

Çift blok ve kasvetli tasarım

ISO 5211 Montajlı IPAD

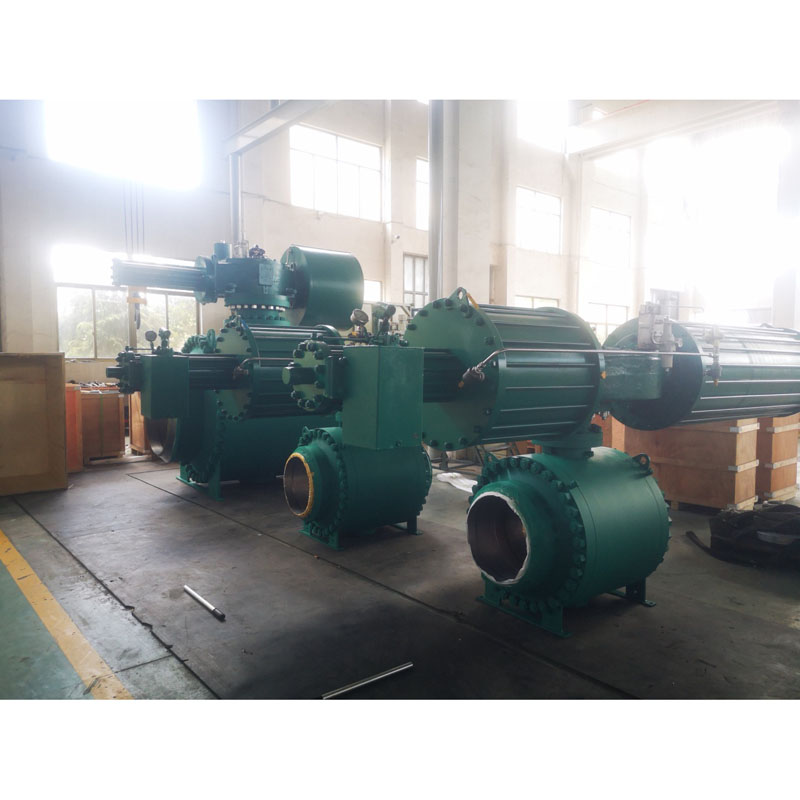

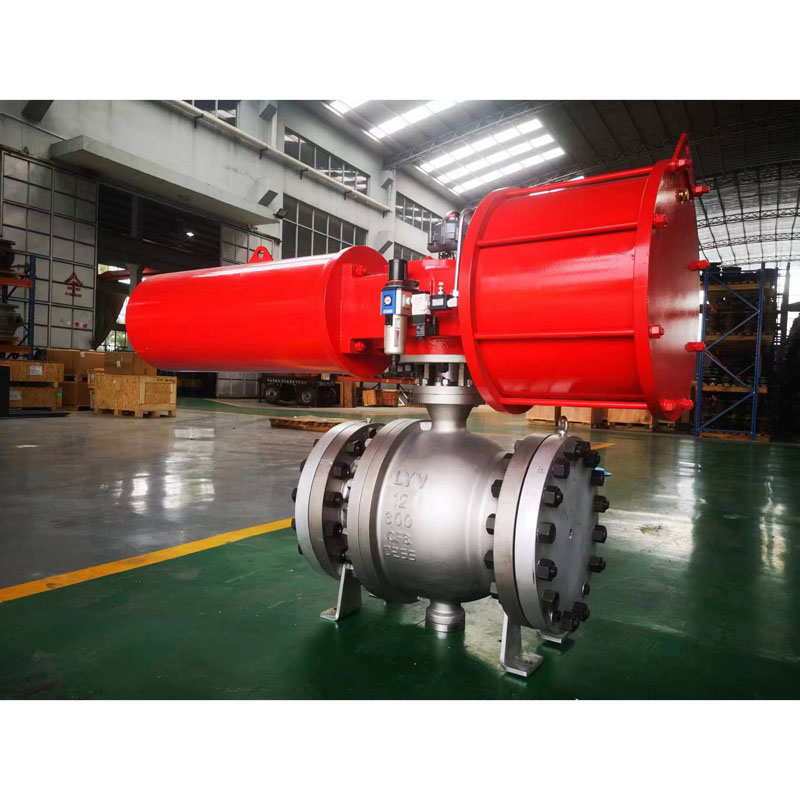

Vana Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalışan / Pnömatik Aktüatör / Motor Aktüatör

MOC (Malzeme Listesi â BOM):

Gövde ve Kapak: ASTM A 216 GR. WCB (Karbon çeliği)

: ASTM A352 LCB / LCC (Düşük sıcaklık karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmaz Çelik)

Sert Bilya : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yatak tipi Bilya yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal Yuva Halkası: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yatak tipi Yatak Halkası yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55

Yuva sızdırmazlığı : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT

: PEEK / Delrin / Grafoil â Grafit Halka

Salmastra : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT

: Grafoil â Grafit Halka

Muylu Montajlı Küresel Vana nedir?

Muyluya monteli küresel vana, boru hatlarında akan sıvıyı durdurmaya yardımcı olan üç ayda bir dönen bir vanadır. Muyluya monte küresel vananın benzersiz özelliği, merkeze yerleştirilmiş yuvarlak veya küre şeklindeki diskidir. Bu, akışı durdurmak veya başlatmak için dönmeye devam eder.
