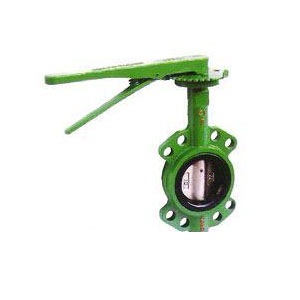

Eşmerkezli Kelebek Vana

LYV® Eş merkezli Kelebek Vana Tanıtımı

LYV® Boru hattı sistemini açıp kapama ve akış kontrolünü gerçekleştirmek için kullanılan bir bileşen olarak Eş merkezli Kelebek Vana, petrol, kimya, metalürji, hidroelektrik ve diğer birçok alanda yaygın olarak kullanılmaktadır. İyi bilinen kelebek vana teknolojisinde, sızdırmazlık yapısının sızdırmazlık şekli, kauçuk için sızdırmazlık malzemesi, PTFE vb. Yapısal özelliklerin sınırlandırılması nedeniyle yüksek sıcaklık, yüksek basınç, korozyon direnci, aşınma direnci ve diğer endüstriler için uygun değildir. Mevcut kelebek vana, daha gelişmiş bir üç eksantrik metal sert conta kelebek vana, bağlı bileşenler için vana gövdesi ve vana yuvası, vana yuvası sızdırmazlık yüzey tabakası, kaynak sıcaklığına dayanıklı, korozyona dayanıklı alaşımlı malzeme yüzey kaplamasıdır. Çok katmanlı yumuşak lamine sızdırmazlık halkası, valf plakasına sabitlenmiştir. Geleneksel kelebek vana ile karşılaştırıldığında, kelebek vana, yüksek sıcaklık direnci, hafif çalışma, açma ve kapamada sürtünme olmaması, sızdırmazlığı telafi etmek için şanzıman mekanizmasının torkunun artmasıyla kapanma, sızdırmazlık performansını iyileştirme avantajlarına sahiptir. kelebek vana ve hizmet ömrünün uzatılması

LYV® Eş merkezli Kelebek Vana Özelliği ve Uygulaması

Orta hat kelebek vananın yapısı, aynı konumdaki gövde ekseni, kelebek plaka merkezi ve gövde merkezi ile karakterize edilir. Basit yapı ve uygun üretim. Ortak kauçuk kaplı kelebek vana bu sınıfa aittir. Dezavantajı, diskin ve valf yatağının her zaman ekstrüzyon, kazıma durumu, büyük direnç, hızlı aşınma olmasıdır. Sızdırmazlık performansını sağlamak için ekstrüzyonun, kazımanın üstesinden gelmek için, valf yuvası temel olarak kauçuk veya politetrafloroetilen ve diğer elastik malzemelerden yapılır, ancak aynı zamanda sızdırmazlık malzemelerinin kullanımı sıcaklıkla sınırlıdır, bu nedenle geleneksel olarak kabul edilir. kelebek vana yüksek sıcaklığa dayanıklı değildir.

Yuva sızdırmazlık halkasının, yumuşak T-biçimli sızdırmazlık halkasının her iki tarafında çok sayıda paslanmaz çelik katmanından oluşması karakterize edilir.

Valf plakasının ve valf yuvasının sızdırmazlık yüzeyi, eğimli bir konik yapıdır ve sıcaklığa dayanıklı ve korozyona dayanıklı alaşımlı malzeme, valf plakasının eğimli konik yüzeyinde yüzeylenmektedir; Ayar halkası plakası ile plaka üzerindeki ayar civatası arasına sabitlenen yayın yapısı. Bu yapı, orta basınç altında mil kovanı ile valf gövdesi ve valf gövdesi arasındaki tolerans bölgesinin elastik deformasyonunu etkili bir şekilde telafi eder ve iki yönlü değiştirilebilir ortam taşıma işleminde valfin sızdırmazlık problemini çözer.

Sızdırmazlık halkası, sert metal conta ve yumuşak contanın çifte avantajına sahip olan yumuşak T tipinin her iki tarafında çok sayıda paslanmaz çelik sac tabakasından oluşur. Hem düşük hem de yüksek sıcaklık koşullarında sıfır sızıntı sızdırmazlık performansına sahiptir. Test, tank pozitif akış durumundayken (ortamın akış yönü kelebek plakanın dönüş yönü ile aynıdır), sızdırmazlık yüzeyinin basıncının şanzıman torkunun etkisinden kaynaklandığını kanıtlar. cihaz ve ortamın valf plakası üzerindeki basıncı. Pozitif ortam basıncı arttığında, valf plakasının eğimli koni yüzeyi ve valf yatağının sızdırmazlık yüzeyi ne kadar sıkı sıkıştırılırsa, sızdırmazlık etkisi o kadar iyi olur.

Karşı akım olduğunda, valf plakası ile yatak arasındaki conta, tahrik cihazının valf plakasını yuvaya bastırmak için uyguladığı torka bağlıdır. Ters orta basıncın artmasıyla, valf plakası ile valf yuvası arasındaki birim pozitif basınç, orta basınçtan daha azdır, yüklendikten sonra ayar halkası yayı, valf plakasını ve valf yatağının sızdırmazlık yüzeyini telafi etmek için depolanan deformasyon enerjisini depolar. sıkı basınç, otomatik bir telafi rolü oynar.

Bu nedenle faydalı model, mevcut teknoloji gibi yumuşak ve sert çok katmanlı sızdırmazlık halkasını valf plakasına takmaz, doğrudan valf gövdesine monte edilir ve baskı plakası ile yatak arasına bir ayar halkası eklenir; çok ideal çift yönlü sert sızdırmazlık modu. Sürgülü vanaların ve küresel vanaların yerini alacak

LYV® orta hat kelebek vana Ayrıntılar
