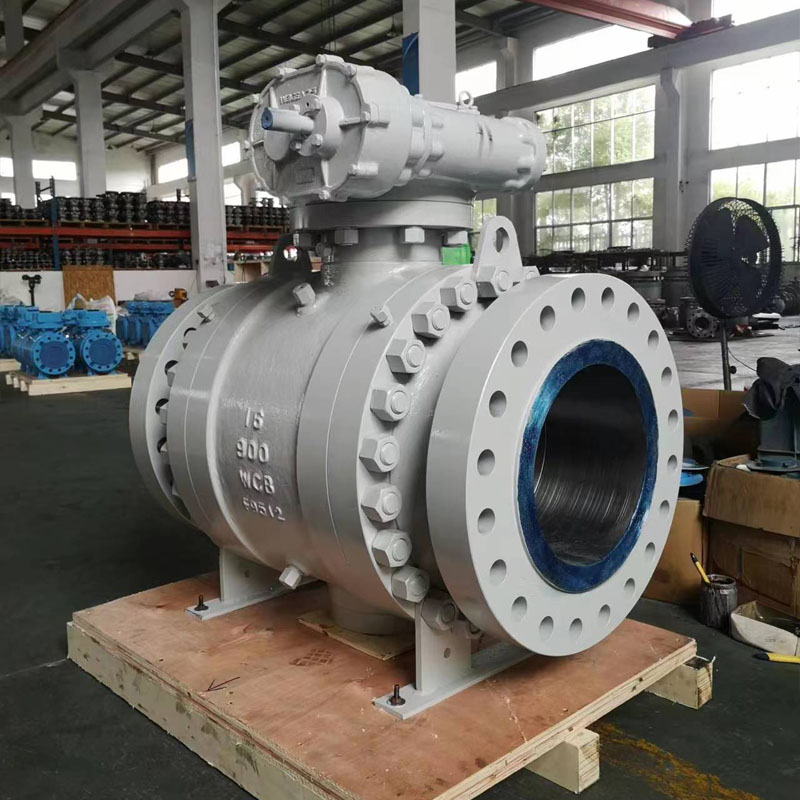

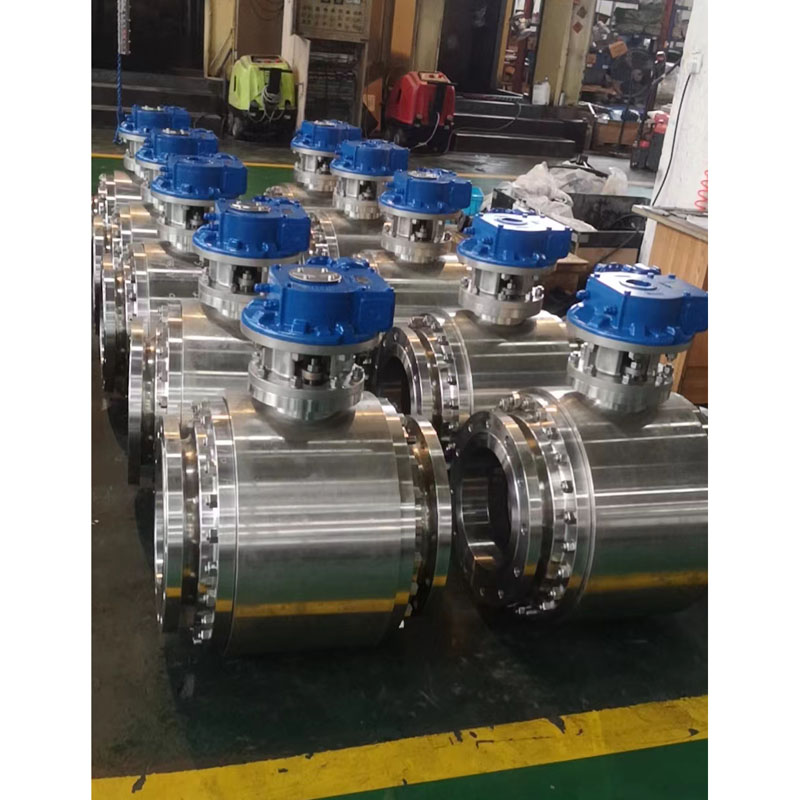

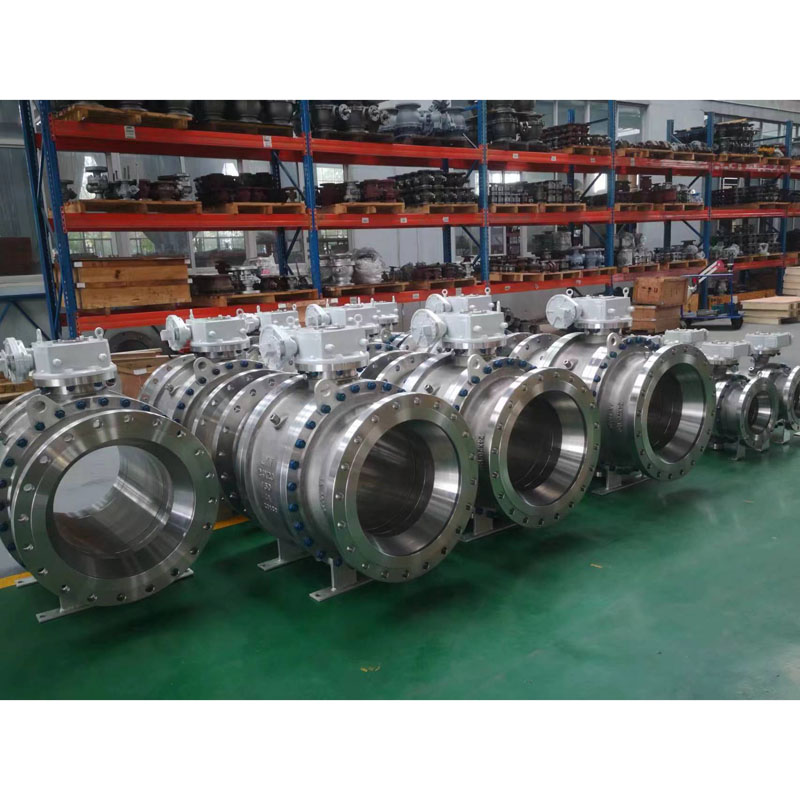

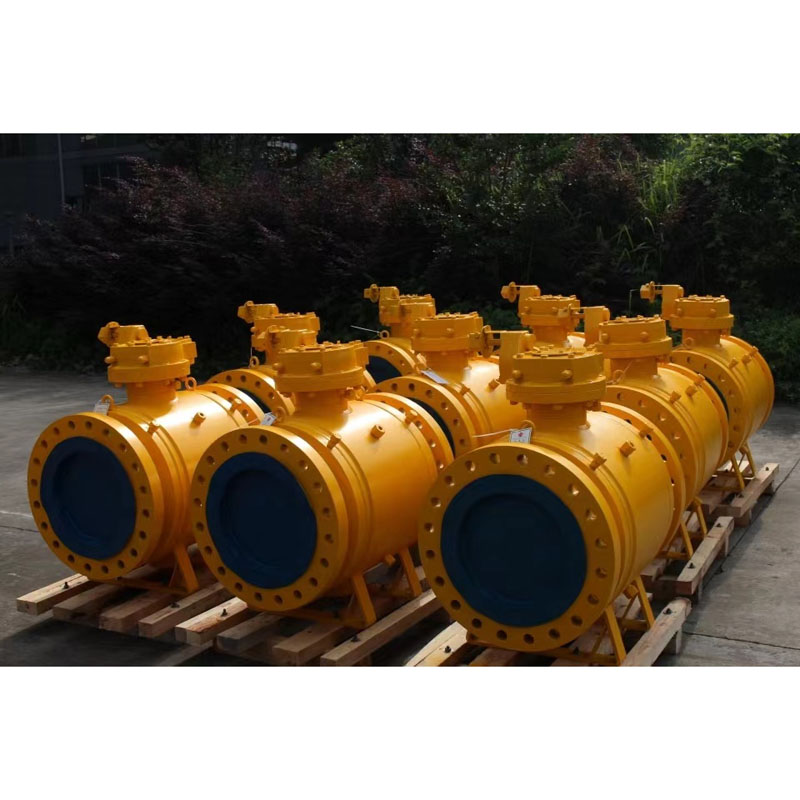

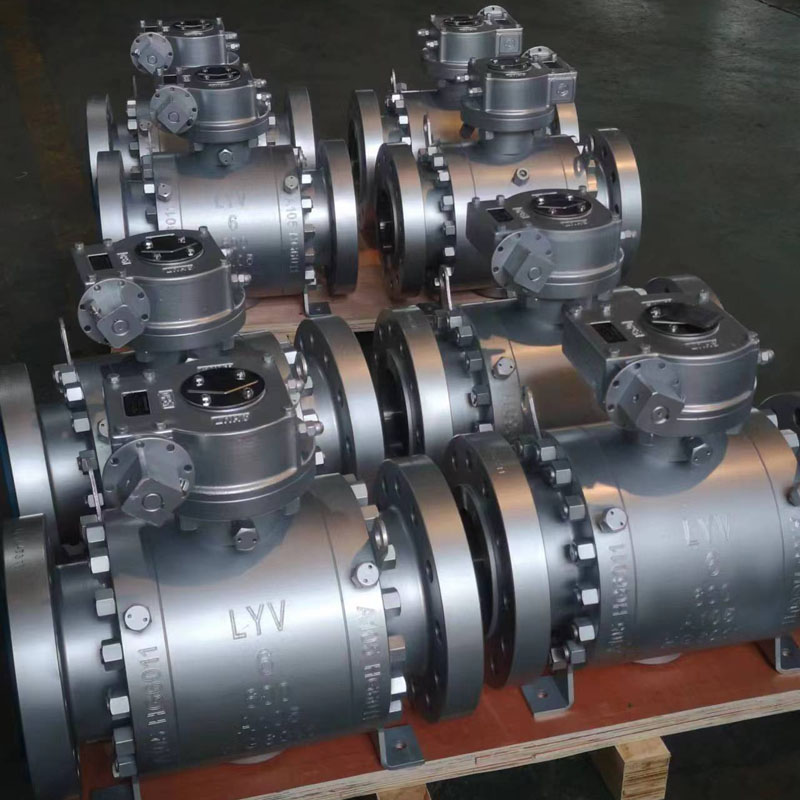

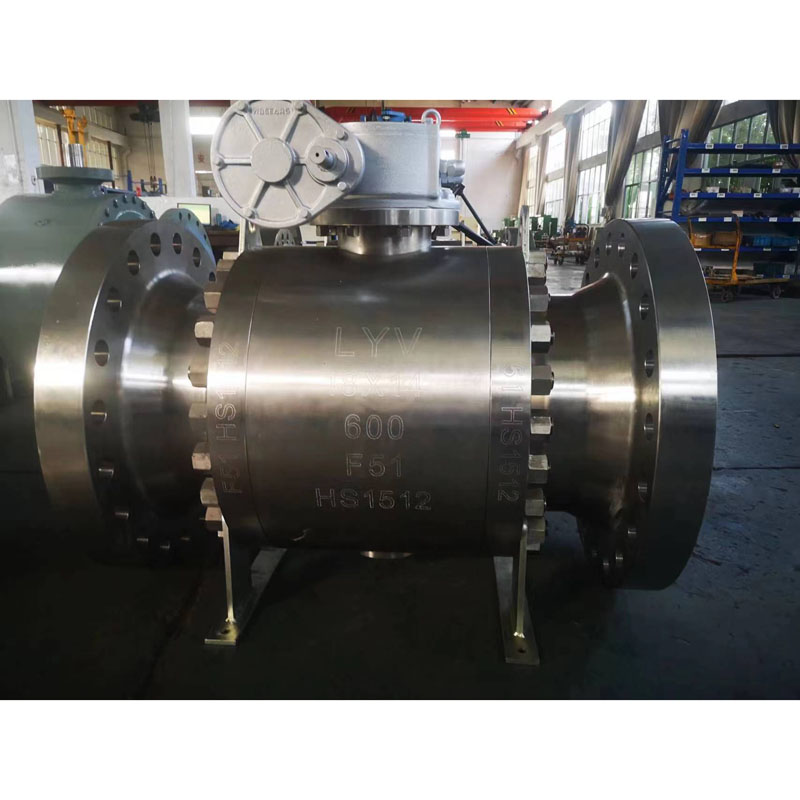

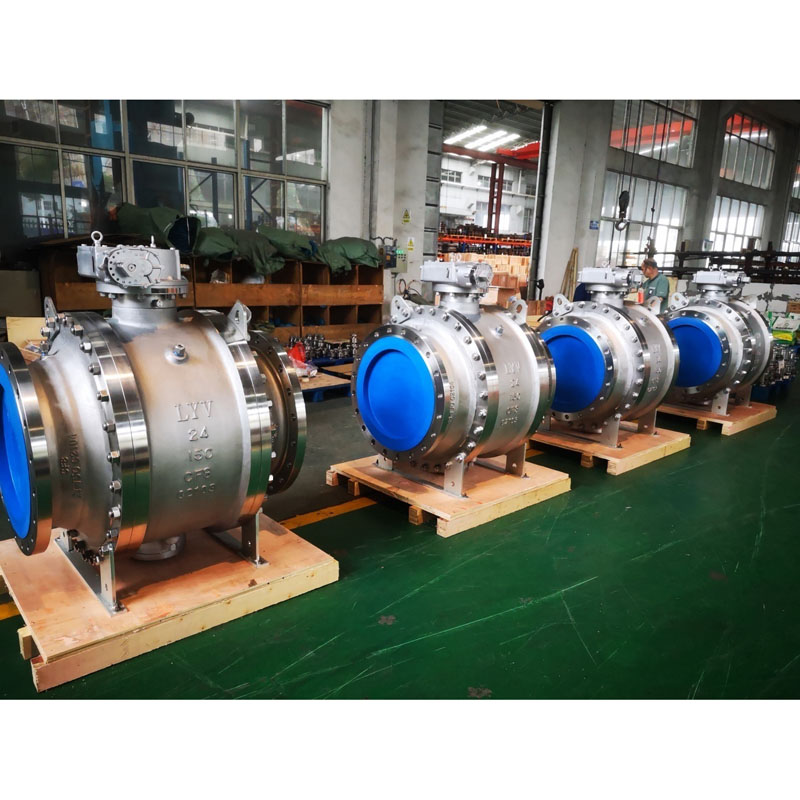

Çift Bloklu ve Sızdırmaz Yüzer Küresel Vana

LYV'nin yüksek kaliteli çift bloklu ve boşaltma muylusu monteli küresel vanası (DBB valfi), inç ila 48 inç boyutlarında ve farklı çalışma gereksinimleri ortamlarına uygun ANSI 150 lb ila ANSI 1500 lb çalışma basıncına yöneliktir. Bize sorunuzu gönderirseniz size iyi bir fiyat sunabiliriz.

Çift Bloklu ve Sızdırmalı Yüzer Küresel Vana, hızlı emisyon ve kapatma işlevini elde etmek için sistemdeki sızıntıyı azaltabilen, geleneksel bir boru hattı sistemindeki birden fazla valf sırasındaki karmaşık bağlantıyı değiştirmek üzere tasarlanmıştır. Ve DBB çift küresel vana, kurulum alanı sınırından tasarruf sağlar, kurulum programını basitleştirir, boru sisteminin basıncını düşürür, cihazın temizliği ve bakımı kolaydır.

Tasarım ve Test Uluslararası Standart:

Tasarım Standardı: ISO 14313/ ASME B 16.34 /API 6D

Muayene ve Test Standardı: API 598/ API 6D

Yangın Güvenliği Test Standardı: API 607/API 6FA

Flanştan Flanşa Uzunluğu : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantısı: ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 2” ila 48” (ANSI Sınıfı 150LB için)

NPS 2” ila 48” (ANSI Sınıfı 300LB için)

NPS 2” ila 48” (ANSI Sınıfı 600LB için)

NPS 2” ila 36” (ANSI Sınıfı 900LB için)

NPS 2” ila 24” (ANSI Sınıfı 1500LB için)

NPS 2” ila 12” (ANSI Sınıfı 2500LB için)

veya

DN50 ila DN1200 (PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa için)

DN50 ila DN1200 (PN4.0Mpa, PN5.0Mpa için)

DN50 ila DN1200 (PN6.3Mpa, PN10.0Mpa için)

DN50 ila DN900 (PN15.0Mpa için)

DN50 ila DN600 (PN25.0Mpa için)

Boru Çapı: Tam Geçişli (FB)/ Azaltılmış Geçişli (RB)

İnşaat Gövdesi: Son Giriş

Kaput/Kapak tipi: Cıvatalı Kaput/Genişletilmiş Kaput

Koltuk Tipi: Yumuşak tip / Hardseal Metal Tip

Akış Yönlü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Doğal Gaz, Petrol, Su, Oksijen gazı vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Kaçak Emisyon: ISO 15848

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Üfleme Korumalı Kök

Çift blok ve kasvetli tasarım

ISO 5211 Monteli IPAD

Valf Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalıştırılan / Pnömatik Aktüatör / Motor Aktüatör

MOC (Malzeme Listesi – BOM):

Gövde ve Kaput: ASTM A216 WCB/ A 105N (Karbon çeliği)

: ASTM A352 LCB / LCC / A350 LF2 (Düşük sıcaklık karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (Paslanmaz Çelik)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (Paslanmaz Çelik)

: ASTM A351 Gr. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (Dubleks Paslanmaz Çelik)

Katı Top: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (Dubleks Paslanmaz Çelik)

Not: Harseal Metal Yuva tipi Bilya yüzey işlemi: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal Koltuk Halkası: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Koltuk tipi Oturma Halkası yüzey işlemi: ENP, HCR, WC, kaynak Ni60/ Ni55

Yuva contası: PTFE İşlenmemiş / %25 Cam Dolgulu PTFE – GFT / Karbon Dolgulu PTFE – CFT

: PEEK / Delrin / Grafoil – Grafit Yüzük

Bez Ambalaj : PTFE Virgin / %25 Cam Dolgulu PTFE – GFT / Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük

Muyluya Monte Küresel Vana Nedir?

Muyluya monteli küresel vana, boru hatlarında akan ortamın durdurulmasına yardımcı olan üç ayda bir dönen bir vanadır. Muyluya monte küresel vananın benzersiz özelliği, merkeze yerleştirilmiş yuvarlak veya küresel şekilli diskidir. Bu, akışı durdurmak veya başlatmak için dönmeye devam eder.
