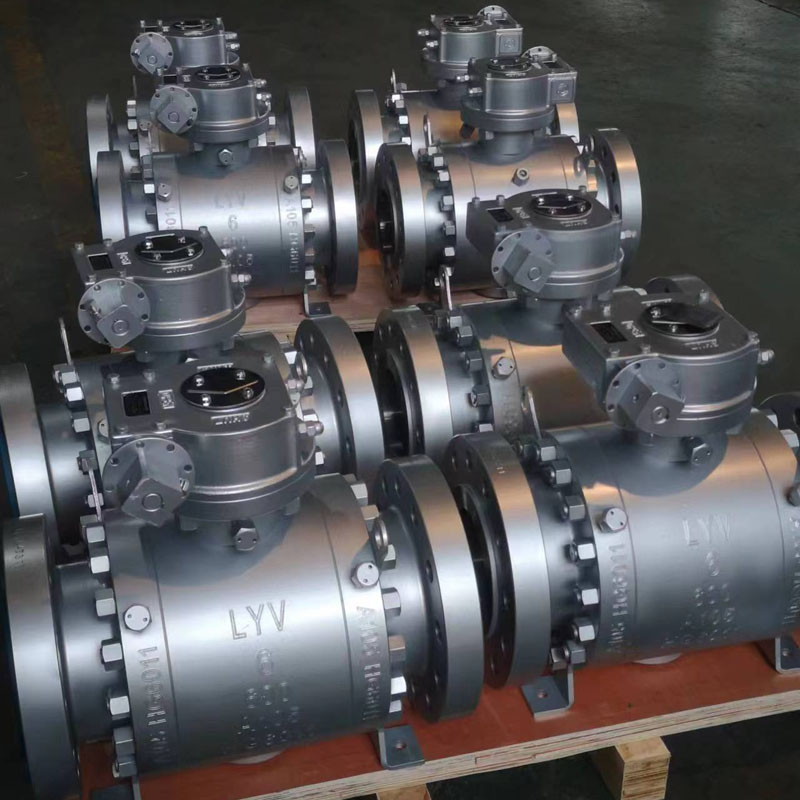

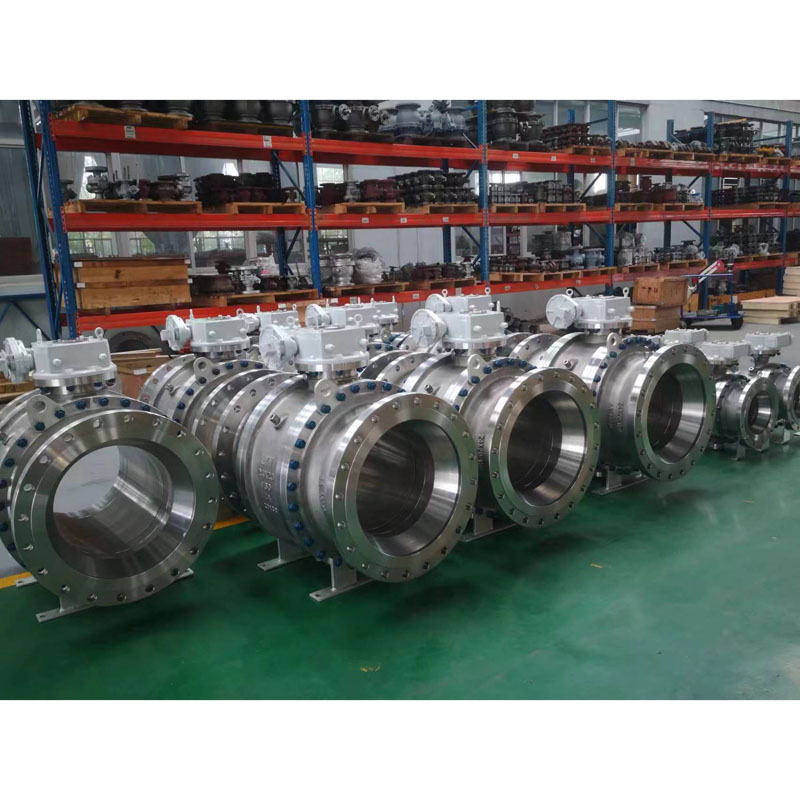

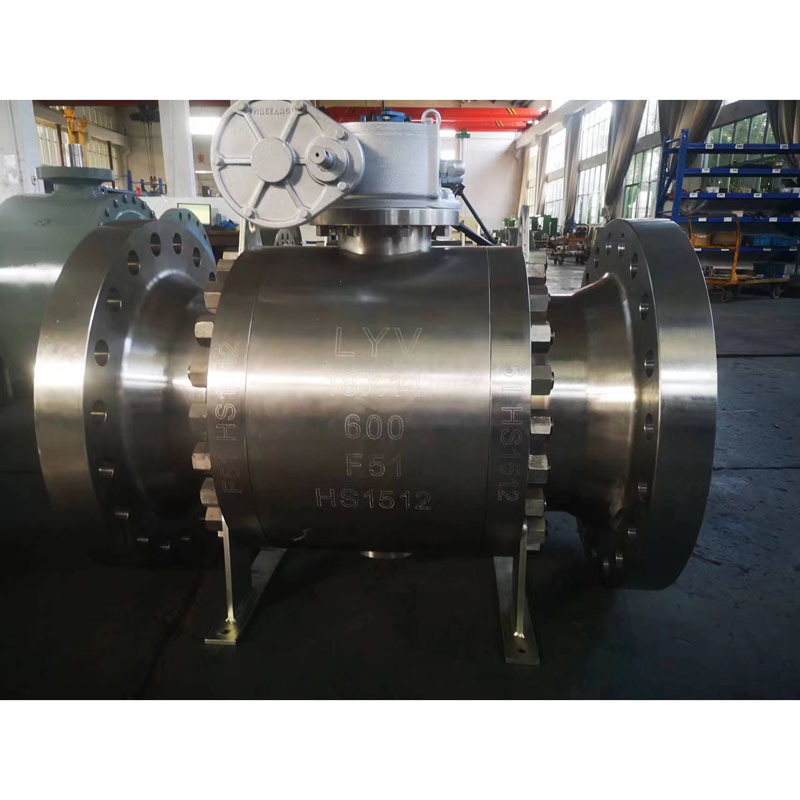

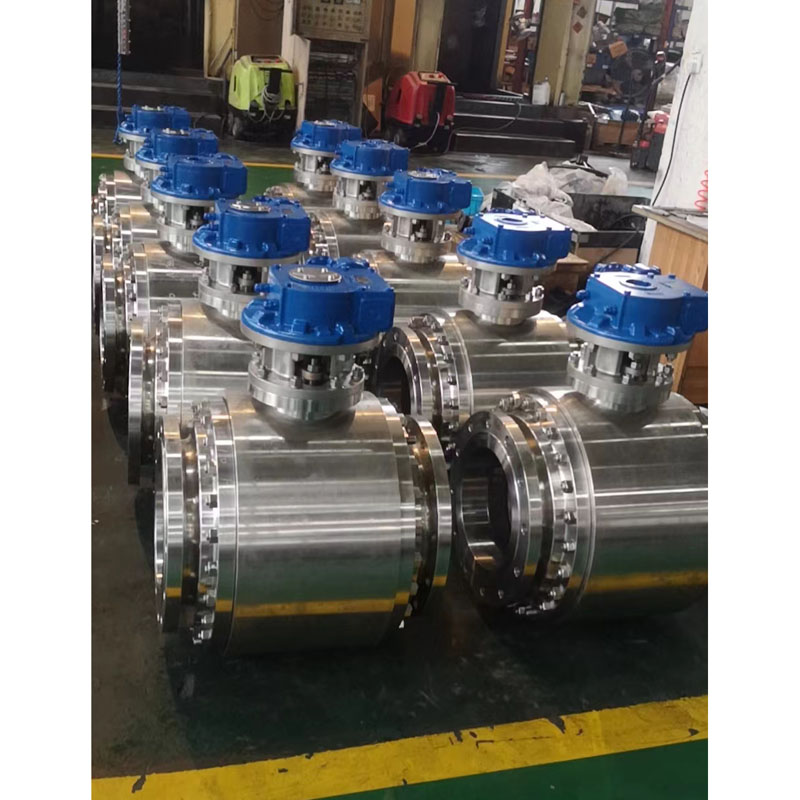

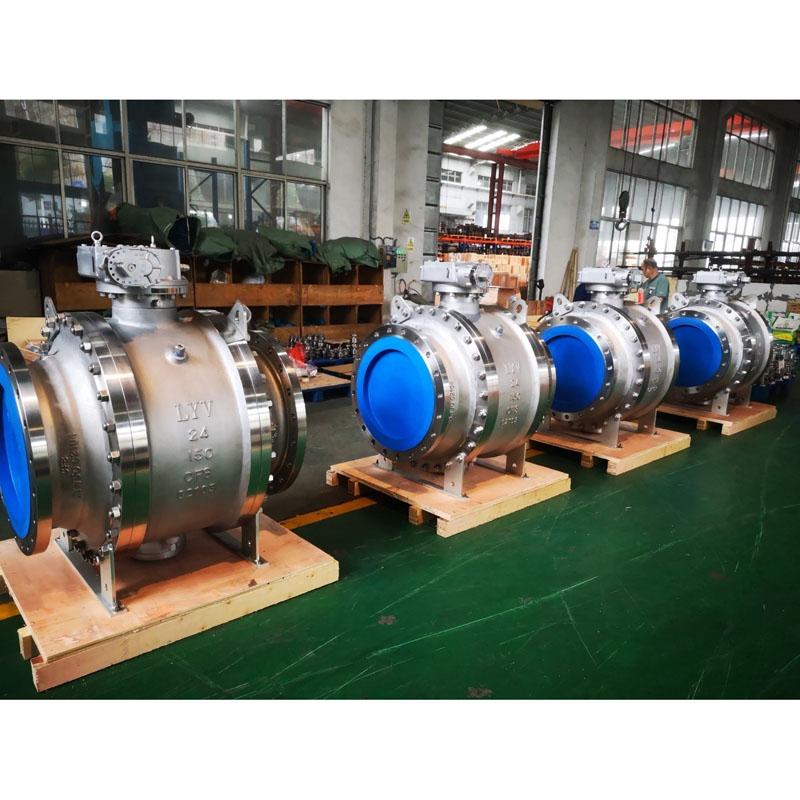

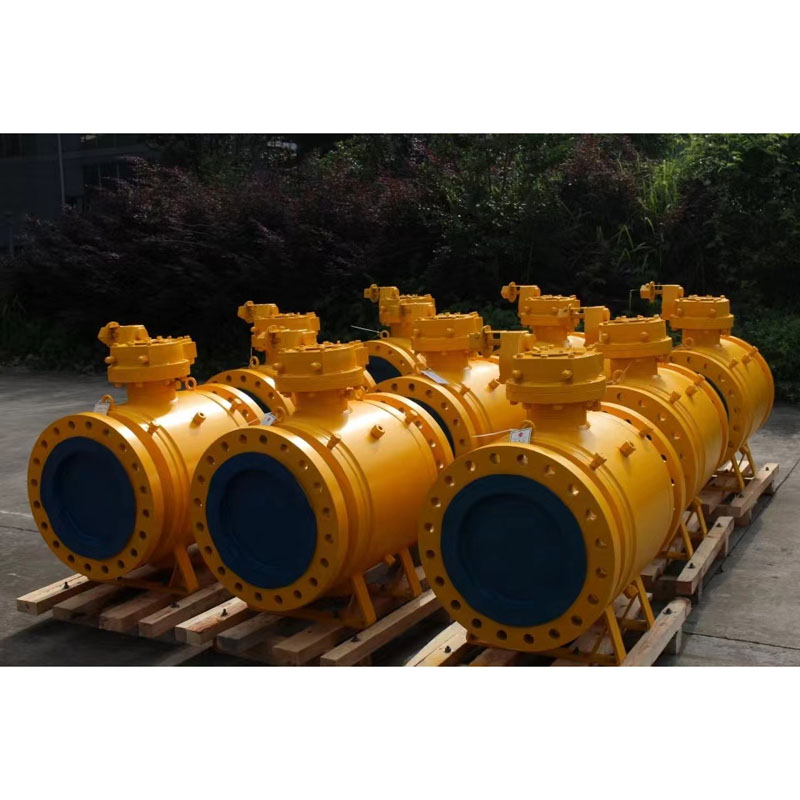

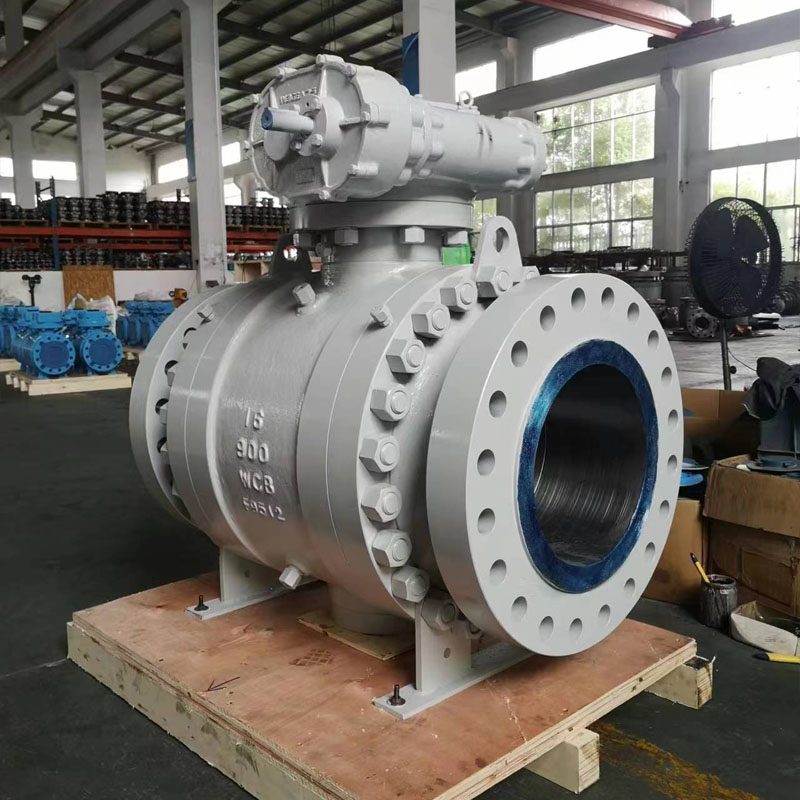

Çift Bloklu ve Boşaltma Muylulu Küresel Vana

LYV™'nin yüksek kaliteli çift blok ve boşaltma muylulu küresel vanası (DBB vanası), inç ila 48 inç arası boyutlar için ve farklı çalışma gereksinimi ortamlarına uygun ANSI 150lb ila ANSI 1500lb çalışma basıncı için. Bize talebinizi gönderirseniz size iyi bir fiyat sunabiliriz.

DBB çift küresel vana, geleneksel bir boru hattı sistemindeki çoklu vanalar sırasında karmaşık bağlantıyı değiştirmek için tasarlanmıştır; bu, sistemdeki sızıntıyı azaltabilir, hızlı emisyon ve kapatma işlevi elde etmek için. Ve DBB çift küresel vana, kurulum alanı limitinden tasarruf sağlar, kurulum programını basitleştirir, boru sisteminin basıncını düşürür, aleti temizlemek ve bakımını yapmak için uygundur.

Tasarım ve Test Uluslararası Standardı:

Tasarım Standardı : ISO 14313/ ASME B 16.34 /API 6D

Muayene ve Test Standardı : API 598/ API 6D

Yangına Dayanıklı Test Standardı : API 607/API 6FA

Flanştan Flanşa Uzunluk : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantı : ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 2â - 48â (ANSI Sınıfı 150LB için)

NPS 2â - 48â (ANSI Sınıfı 300LB için)

NPS 2â - 48â (ANSI Sınıfı 600LB için)

NPS 2â - 36â (ANSI Sınıfı 900LB için)

NPS 2â - 24â (ANSI Sınıfı 1500LB için)

NPS 2â - 12â (ANSI Sınıfı 2500LB için)

veya

DN50 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa için)

DN50 - DN1200 (PN4.0Mpa, PN5.0Mpa için)

DN50 - DN1200 (PN6.3Mpa, PN10.0Mpa için)

DN50 - DN900 (PN15.0Mpa için)

DN50 - DN600 (PN25.0Mpa için)

Boru Çapı: Tam Geçişli (FB)/ Delik Azaltmalı (RB)

İnşaat Gövdesi: Son Giriş

Kapak/Kapak tipi: Cıvatalı Kapak/Uzatılmış Kapak

Koltuk Tipi: Yumuşak tip/ Sert Mühür Metal Tipi

Akış Yönü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Doğal Gaz, Petrol, Su, Oksigon gazı, vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Kaçak Emisyon: ISO 15848

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Patlama Korumalı Gövde

Çift blok ve kasvetli tasarım

ISO 5211 Montajlı IPAD

Vana Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalışan / Pnömatik Aktüatör / Motor Aktüatör

MOC (Malzeme Listesi â BOM):

Gövde ve Kapak: ASTM A216 WCB/ A 105N (Karbon çeliği)

: ASTM A352 LCB / LCC / A350 LF2 (Düşük sıcaklık karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (Paslanmaz Çelik)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (Paslanmaz Çelik)

: ASTM A351 Gr. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (Dubleks Paslanmaz Çelik)

Sert Bilya : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (Dubleks Paslanmaz Çelik)

Not: Harseal Metal Yatak tipi Bilya yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal Yuva Halkası: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yatak tipi Yatak Halkası yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55

Yuva sızdırmazlığı : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT

: PEEK / Delrin / Grafoil â Grafit Halka

Salmastra : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT

: Grafoil â Grafit Halka

Muylu Montajlı Küresel Vana nedir?

Muyluya monteli küresel vana, boru hatlarında akan sıvıyı durdurmaya yardımcı olan üç ayda bir dönen bir vanadır. Muyluya monte küresel vananın benzersiz özelliği, merkeze yerleştirilmiş yuvarlak veya küre şeklindeki diskidir. Bu, akışı durdurmak veya başlatmak için dönmeye devam eder.
