Dövme Çelik Çekvalf

LYV® profesyonel bir Çin Dövme Çelik Çek Valf üreticisi ve tedarikçisidir, düşük fiyatlı en iyi dövme çek valfini arıyorsanız, şimdi bize danışın!

LYV® Dövme Çelik Çekvalf Giriş

LYV® dövme çek valf tasarımı ve üretim standardı: API602; Test ve muayene standardı: API 598; Soket boyutu: ASME B16.11

Dövme Çelik Çekvalfin tasarım yapısı ve özellikleri

Dövme çelik çek valfler, API 602, SSS-SP-118 (standart olarak mevcuttur) ve ANSI B16.34, B35352 ile uyumludur. API598'e göre muayene ve testler, MSS-Sp-25'e göre işaretleme.

Aşağıdaki yapıyı benimseyin

Tam veya küçültülmüş çap

Yapısal uzunluk ANSI B16.10'dur.

ANSI B16.5'e göre flanş boyutu

Basınçlı kendinden sıkmalı kapak

Direk destek tipi (OS&Y)

Kendinden merkezleme merdane tipi

Koltuğu bir bütün olarak kapatın

Entegre valf gövdesi flanşı

Kaynak uçları ASME B16.25'e uygundur

RTJ Gövde kapağı bağlantı formu

Cıvatalı, yara contalı sızdırmaz valf kapakları, dişli, tamamen lehimlenmiş valf kapakları ve dişli dahili basınç kendinden sızdırmaz valf kapakları

LYV dövme çek valf, ortamın kendi akışına güvenir ve çek valf, çek valf, karşı akış valfi ve geri basınç valfi olarak da bilinen medya geri akış valfini önlemek için kullanılan valf diskini otomatik olarak açar ve kapatır. Çek valf otomatik bir valfe aittir, ana işlevi ortamın geri akışını önlemek, pompanın ve tahrik motorunun tersine dönmesini ve ayrıca kap ortamının boşaltılmasını önlemektir. Çek valfler, basıncın sistem basıncını aşabileceği boruları beslemek için de kullanılabilir. Çek valfler esas olarak döner çek valfler (ağırlık merkezine göre dönen) ve kaldırma çek valfleri (eksen boyunca hareket eden) olarak ayrılabilir.

LYV® Dövme Çelik Çek Valf uygulaması

Kentsel inşaat, kimya sanayi, metalürji, petrol, ilaç, yiyecek, içecek, çevre koruma ve diğer alanlar

LYV dövme çek valf Özelliği ve Uygulaması

Bu tip vanaların amacı ortamın tek yönde akmasına izin vermek ve akış yönünü engellemektir. Genellikle valf otomatik olarak çalışır. Disk, bir yönde akan sıvı basıncının etkisi altında açılır; Akışkan ters yönde aktığında, akışkan basıncı ve diskin kendi kendine merkezli diski, akışı kesmek için yatak üzerinde hareket eder.

İçten dişli çek valf ve kelebek çek valf, salınımlı çek valf ve kaldırma çek valfini içeren bu tip valfe aittir. Salınımlı çek valfler, menteşeli bir mekanizmaya ve eğimli koltuk yüzeyine serbestçe dayanan kapı benzeri bir diske sahiptir. Diskin yuva yüzeyine her seferinde ulaşmasını sağlamak için, disk sallanmak için yeterli alana sahip olacak ve yuva ile gerçek, tam disk teması sağlayacak şekilde menteşelenmiştir. Disk, performans gereksinimlerine bağlı olarak tamamen metalden yapılabilir veya deri, kauçuk veya sentetik bir örtü ile kaplanabilir.

Döner çek valfler tamamen açıkken, sıvı basıncı neredeyse hiç engellenmez ve bu da valf boyunca nispeten küçük bir basınç düşüşüne neden olur. Kaldırma çek valf diski, valf gövdesi yatağı sızdırmazlık yüzeyinde bulunur. Bu valf, diskin serbestçe kaldırılabilmesi dışında bir küresel valf gibidir. Sıvı basıncı, diski yatak sızdırmazlık yüzeyinden kaldırır ve ortamın geri akışı, diskin tekrar yuvaya düşmesine ve akışı kesmesine neden olur.

Servis koşullarına bağlı olarak, disk tamamen metal yapıda veya disk tutucuya monte edilmiş bir lastik tampon veya lastik halka şeklinde olabilir. Küresel vana gibi, kaldırma çek valfinden geçen akış yolu dardır, bu nedenle kaldırma çek valfinden geçen basınç düşüşü, salıncak çek valflerinden daha fazladır ve döner çek valf akışı daha az kısıtlıdır

Bu valf, endüstriyel boru hattında orta karşı akım cihazını önlemek için kullanılır

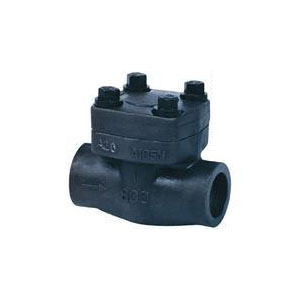

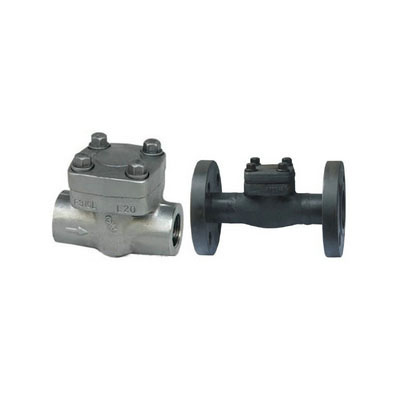

LYV® Dövme Çelik Çek Valf Detayları
