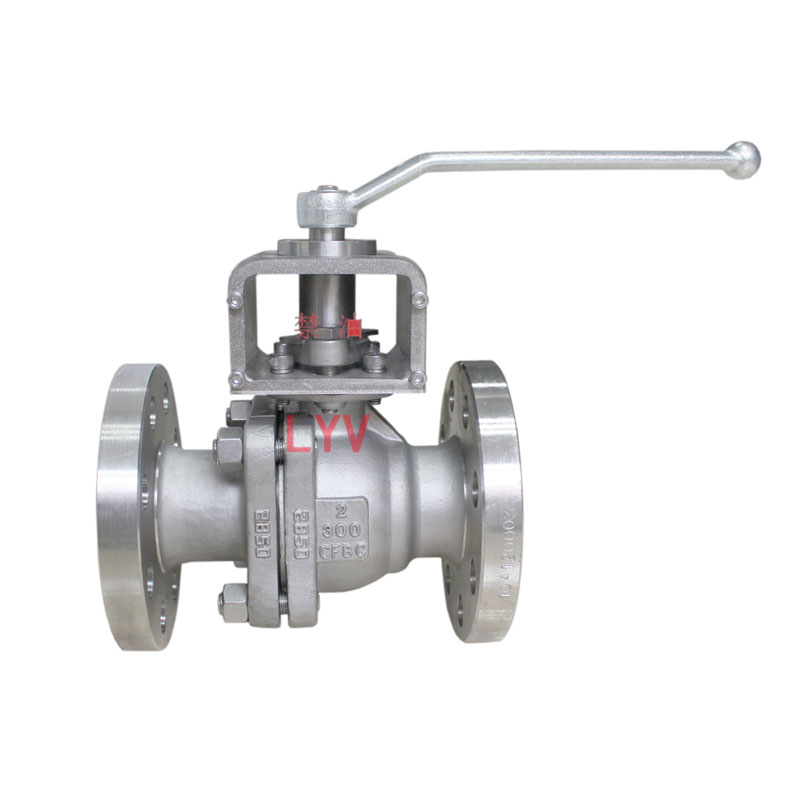

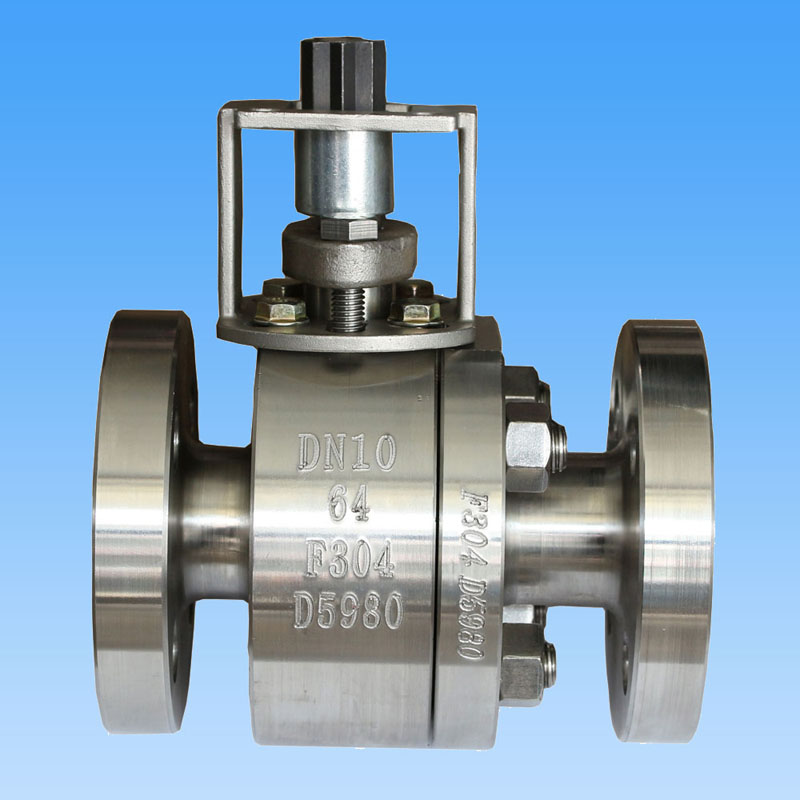

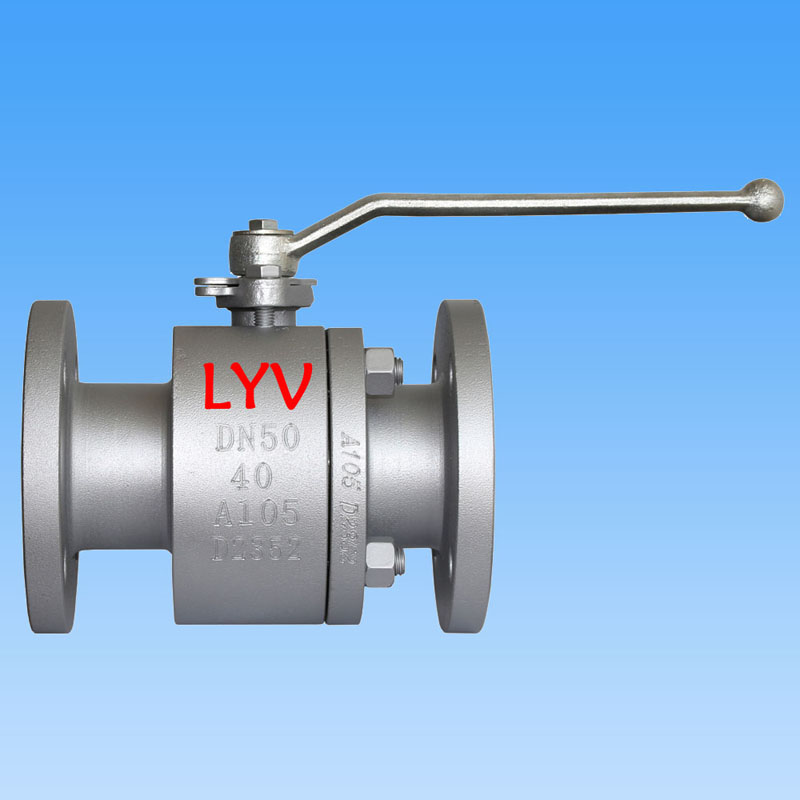

Tam Geçişli Yüzer Küresel Vana

LYV® tam geçişli yüzer küresel vana, boru hattındaki ortamı kesmek veya bağlamak için kullanılır; bunlar aşağıdaki özelliklere sahiptir: valf contası, düşük sürtünme katsayısı, küçük çalışma torku, çeşitli yuva malzemeleri, geniş uyum aralığı, açık /doğru anahtarla kapatın. Aynı zamanda, yüzer küresel vana, gövde sızdırmazlığını sağlamak için yangından sonra vana gövdesi ile metal temas oluşturabilir.

Tasarım ve Test Uluslararası Standardı :

Tasarım Standardı : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Muayene ve Test Standardı : API 598/ API 6D

Yangına Dayanıklı Test Standardı : API 607/API 6FA

Flanştan Flanşa Uzunluk : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantı : ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 1/2â - 10â (ANSI Sınıfı 150LB için)

NPS 1/2â - 8*(ANSI Sınıfı 300LB için)

NPS 1/2â - 4â (ANSI Sınıfı 600LB için)

veya

DN15 - DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa için)

DN15 - DN200 (PN4.0Mpa, PN5.0Mpa için)

DN15 - DN100 (PN6.3Mpa, PN10.0Mpa için)

Boru Çapı: Tam Geçişli (FB)

Yapı Gövdesi: Uçtan Girişli, 2 adet/3 adet

Kapak/Kapak tipi: Cıvatalı Kapak/Uzatılmış Kapak

Koltuk Tipi: Yumuşak tip/ Sert Mühür Metal Tipi

Akış Yönü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Doğal Gaz, Petrol, Su, Oksigon gazı, vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Darbe Korumalı Gövde

ISO 5211 Montajlı IPAD

Vana Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalışan / Pnömatik Aktüatör / Elektrikli Aktüatör

MOC (Malzeme Listesi â BOM):

Gövde ve Kapak: ASTM A 216 GR. WCB /ASTM A105N (Karbon çeliği)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Düşük sıcaklık karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmaz Çelik)

Sert Bilya : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yatak tipi Bilya yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Bilye Yatağı ve Gövde Contası : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT

: PEEK / Delrin / Grafoil â Grafit Halka

Salmastra : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT

: Grafoil â Grafit Halka

Yüzer tip küresel vana nedir?

Yüzer küresel vana, bilyesi vana gövdesi içinde yüzen bir tür vanadır; aşağı akış tarafına doğru sürüklenir ve güvenilir bir sızdırmazlık sağlamak için orta basınç tarafından sıkıca yuvaya doğru itilir. İyi bir sızdırmazlık performansına sahip oldukça basit bir tasarımdır ve sızdırmazlık gerilimi esas olarak yuva halkalarına uygulandığı için iş yükünü taşıması için yatak malzemesine güvenir. Genellikle yüzer küresel vanalar, boru hattı sisteminde düşük ve orta basınç derecesinde çalışır.

Tam geçişli küresel vana nedir?

Tam geçişli küresel vana, esas olarak açma-kapama koşulları için kullanılır. Proses boru hattı sisteminde çoğu vana, akış geçişini veya kapak elemanının alanını borunun iç çapından daha küçük yaparak akışı belirli bir aralıkta sınırlamak üzere tasarlanmıştır. Bazı küresel vana türleri, iç akış geçitlerinin sıvının herhangi bir bariz kısıtlama olmaksızın geçmesine izin verecek kadar yeterli alana sahip olmasını sağlamak için aşırı büyük bir bilyeye sahiptir; boru hattı çapına uyacak şekilde aynı boyutta.
