LYV®Profesyonel bir endüstriyel vana üreticisi olan ,

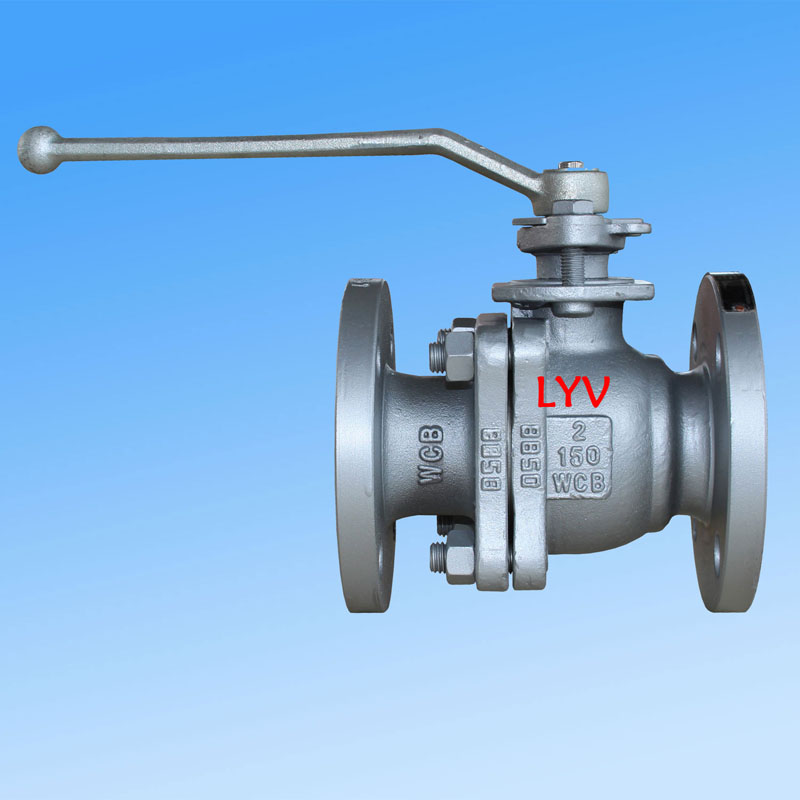

2 Parçalı Yüzer Küresel VanaEndüstriyel boru sistemlerinde en yaygın kullanılan vana türlerinden biridir. Şirket, Kuzey Amerika, Güneydoğu Asya, Rusya ve Orta Doğu gibi pazarlara vana ihraç ediyor. CNC işleme ekipmanı ve vasıflı iş gücüyle LYV®, hem standart hem de özel gereksinimleri destekleyen yıllık 50.000 valfi aşan üretim kapasitesine sahiptir.
Tasarım ve İnşaat
2 parçalı yüzer küresel vana, yüzer bilye tasarımına sahip bölünmüş gövdeli bir yapıya sahiptir. Buna uygun olarak tasarlanmıştırISO 17292, API 608 ve API 6Dstandartlar. Valf, uçtan girişli gövde yapısına sahip, tam geçişli (FB) veya azaltılmış geçişli (RB) konfigürasyonlarda mevcuttur. Kaput seçenekleri arasında cıvatalı kaput veya uzatılmış kaput bulunur ve koltuk tipleri yumuşak koltuklu veya sert contalı metal çeşitleriyle sunulur. Akış yönü tek yönlü veya çift yönlü olabilir ve farklı proses gereksinimleri için esneklik sağlar.
Boyut ve Basınç Aralığı
| Basınç Sınıfı |
Boyut Aralığı (NPS) |
Boyut Aralığı (DN) |
| ANSI Sınıfı 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI Sınıfı 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI Sınıfı 600LB |
1/2" – 4" |
DN15 – DN100 |
Not:PN değerleri için vana PN0.6, PN1.6, PN2.0, PN2.5'ten DN250'ye kadar; PN4.0 ve PN5.0'dan DN200'e kadar; PN6.3 ve PN10.0'dan DN100'e kadar.
Tasarım ve Test Standartları
| Standart Kategori |
Referans Standardı |
|
Tasarım Standardı
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Muayene ve Test
|
API 598 / API 6D |
|
Yangın Güvenliği Testi
|
API 607 / API 6FA |
|
Flanştan Flanşa Uzunluk
|
ANSI B16.10 – Kısa model / Uzun model |
|
Bağlantıları Sonlandır
|
Flanşlı (ANSI B16.5), Alın Kaynaklı, Soket Kaynaklı |
Temel Özellikler
-
Yangına Dayanıklı Tasarım– API 607 / API 6FA ile uyumludur
-
Anti Statik Tasarım– güvenli çalışma için statik yükü dağıtır
-
Patlamaya Dayanıklı Kök– basınç altında sapın fırlamasını önler
-
Servis Aracı– doğal gaz, petrol, su, oksijen ve diğer endüstriyel sıvılar
-
Ekşi Servis– ISO 15156 / NACE MR0175 ile uyumlu
-
Valf Çalışması– manüel kol, sonsuz dişli, pnömatik aktüatör, elektrikli aktüatör
İnşaat Malzemeleri (BOM)
Gövde ve Kaput
| Malzeme Sınıfı |
Tanım |
| ASTM A216 GR. WCB / A105N |
Karbon çeliği |
| ASTM A352 LCB / LCC / A350 LF2 |
Düşük sıcaklıkta karbon çeliği |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (Paslanmaz Çelik) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (Paslanmaz Çelik) |
| ASTM A351 Gr. CF8C |
Paslanmaz çelik |
| ASTM A890 4A / 5A / 6A |
Dubleks Paslanmaz Çelik |
Katı Top
| Malzeme Sınıfı |
Tanım |
| A105N + ENP / A105N + TCC |
Akımsız nikel kaplamalı / tungsten karbür kaplamalı karbon çeliği |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Paslanmaz çelik |
| ASTM A182 F51 / F53 / F55 |
Dubleks / Süper Dubleks Paslanmaz Çelik |
Sert Yalıtımlı Metal Koltuk için not:Bilya yüzey işlemleri arasında ENP, HCR, WC ve kaynak Ni60 / Ni55 bulunur.
Kök
| Malzeme Sınıfı |
Tanım |
| ASTM A182 F6a |
Martensitik paslanmaz çelik |
| ASTM A182 F304 / F316 / F304L / F316L |
Paslanmaz çelik |
| 17‑4 PH |
Yağışla sertleşen paslanmaz çelik |
| ASTM A182 F51 / F53 / F55 |
Dubleks / Süper Dubleks Paslanmaz Çelik |
Koltuklar, Gövde Contaları ve Salmastra Salmastrası
| Malzeme |
Başvuru |
| PTFE Bakire |
Koltuk / Gövde Contası / Salmastra Salmastrası |
| %25 Cam Dolgulu PTFE (GFT) |
Koltuk / Gövde Contası / Salmastra Salmastrası |
| Karbon Dolgulu PTFE (CFT) |
Koltuk / Gövde Contası / Salmastra Salmastrası |
| PEEK / Delrin |
Koltuk / Gövde Contası |
| Grafoil (Grafit Yüzük) |
Koltuk / Gövde Contası / Salmastra Salmastrası |
Uygulama ve Hizmet
2 parçalı yüzer küresel vana, petrol ve gaz, petrokimya, enerji üretimi, su arıtma ve boru hattı sistemleri dahil olmak üzere çok çeşitli endüstriyel uygulamalar için uygundur. Flanşlı, alın kaynaklı veya soket kaynak ucu bağlantılarıyla mevcuttur ve manuel olarak veya otomatik aktüatörlerle çalıştırılabilir. LYV®, deneyimli mühendislik ve üretim ekiplerinin desteğiyle satış sonrası tam destek ve zamanında teslimat sağlar.
Not:Özel malzeme kombinasyonları, basınç değerleri veya aktüatör konfigürasyonları için lütfen proje özelliklerinizle birlikte doğrudan LYV® ile iletişime geçin.
