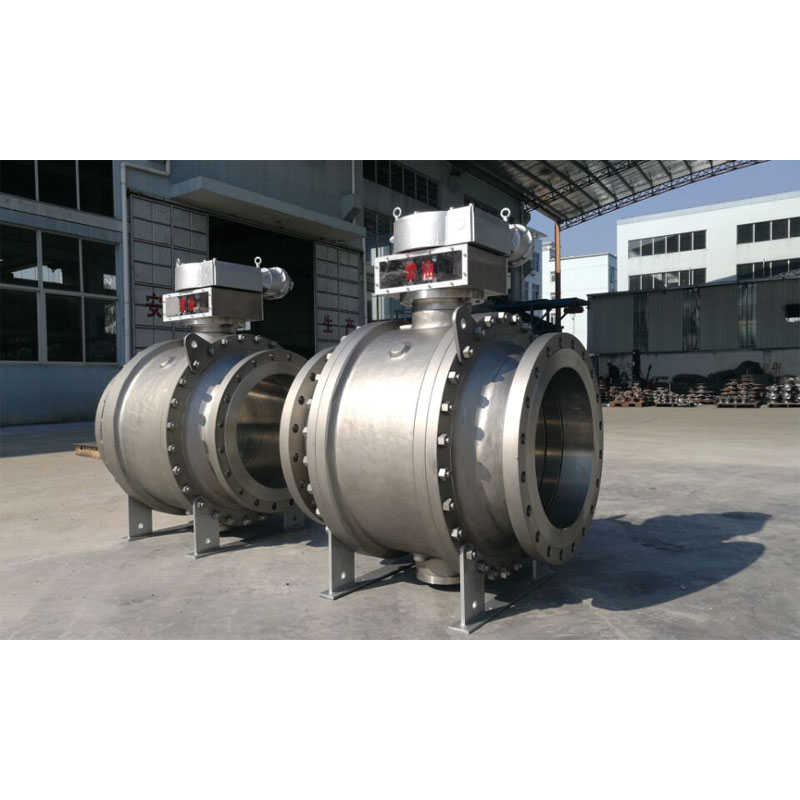

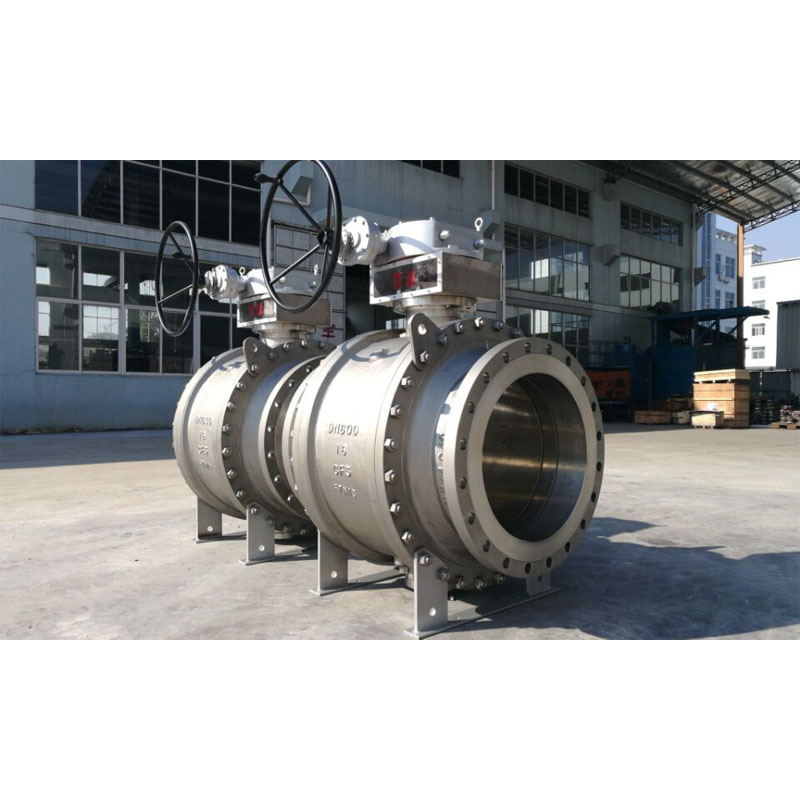

Oksijen Küresel Vana

Oksigon Küresel Vana, sistemdeki Oksigon gazı için vanaların kullanıldığı, montaj ve kurulum işlemi sırasında kesinlikle Yağsız olması gereken bir tür özel küresel vanadır.

İki parçalı küresel vananın Tasarım ve Test Uluslararası Standardı

Tasarım Standardı: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Muayene ve Test Standardı: API 598/ API 6D

Yangın Güvenliği Test Standardı: API 607/API 6FA

Flanştan Flanşa Uzunluğu : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantısı: ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 1/2” ila 48” (ANSI Sınıfı 150LB için)

NPS 1/2” ila 48” (ANSI Sınıfı 300LB için)

NPS 1/2” ila 48” (ANSI Sınıfı 600LB için)

NPS 1/2” ila 36” (ANSI Sınıfı 900LB için)

NPS 1/2” ila 24” (ANSI Sınıfı 1500LB için)

NPS 1/2” ila 12” (ANSI Sınıfı 2500LB için)

veya

DN15 ila DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa için)

DN15 ila DN1200 (PN4.0Mpa, PN5.0Mpa için)

DN15 ila DN1200 (PN6.3Mpa, PN10.0Mpa için)

DN15 ila DN900 (PN15.0Mpa için)

DN15 ila DN600 (PN25.0Mpa için)

Boru Çapı: Tam Geçişli (FB)/ Azaltılmış Geçişli (RB)

İnşaat Gövdesi: Yan Giriş

Kaput/Kapak tipi: Cıvatalı Kaput/Genişletilmiş Kaput

Koltuk Tipi: Yumuşak tip

Akış Yönlü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Oksijen gazı

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Üfleme Korumalı Kök

Valf Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalıştırılan / Pnömatik Aktüatör / Elektrikli Aktüatör

MOC (Malzeme Listesi – BOM):

Gövde ve Kaput: ASTM B148 C95800 (Al–Bronz)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)

Katı Top : ASTM B148 C95800 (Al–Bronz)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Kök : ASTM B148 C95800 (Al–Bronz)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Bilya Yuvası ve Gövde Contası: PTFE İşlenmemiş / %25 Cam Dolgulu PTFE

: PEEK / Delrin / Grafoil – Grafit Yüzük

Bez Ambalaj : PTFE Virgin / %25 Cam Dolgulu PTFE – GFT / Karbon Dolgulu PTFE – CFT
