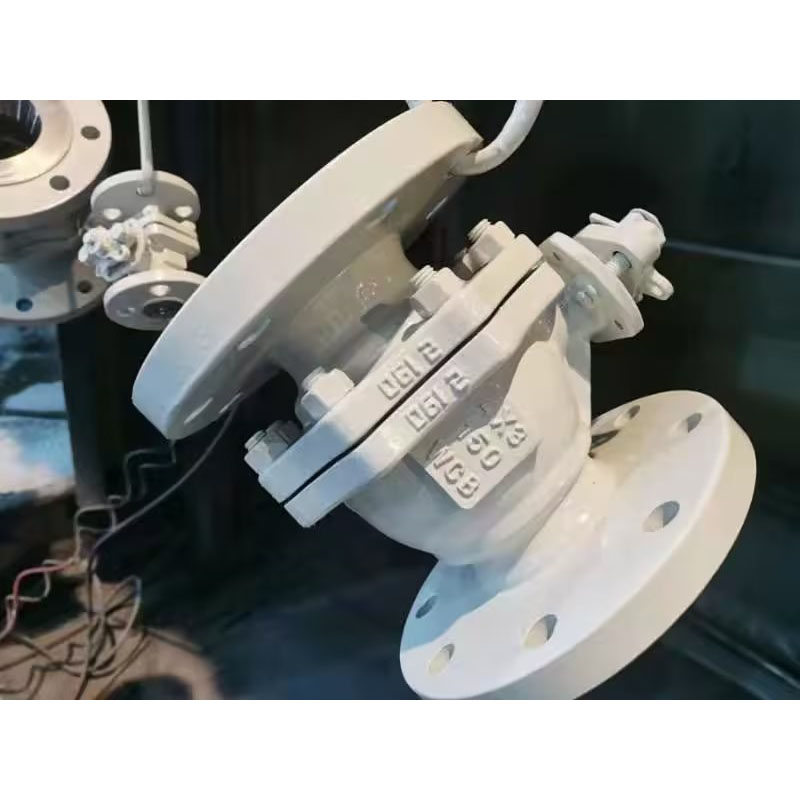

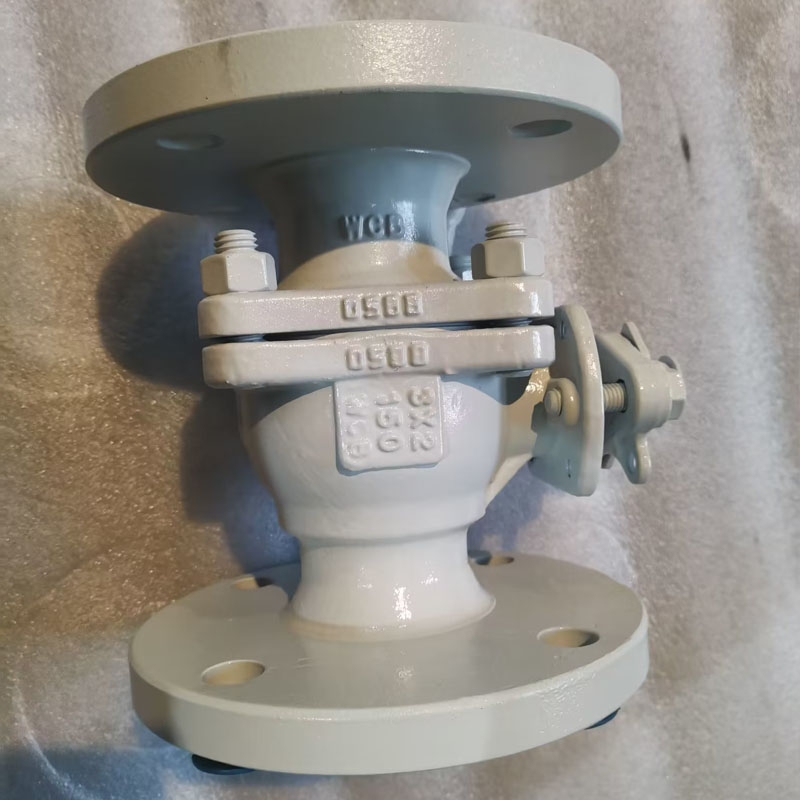

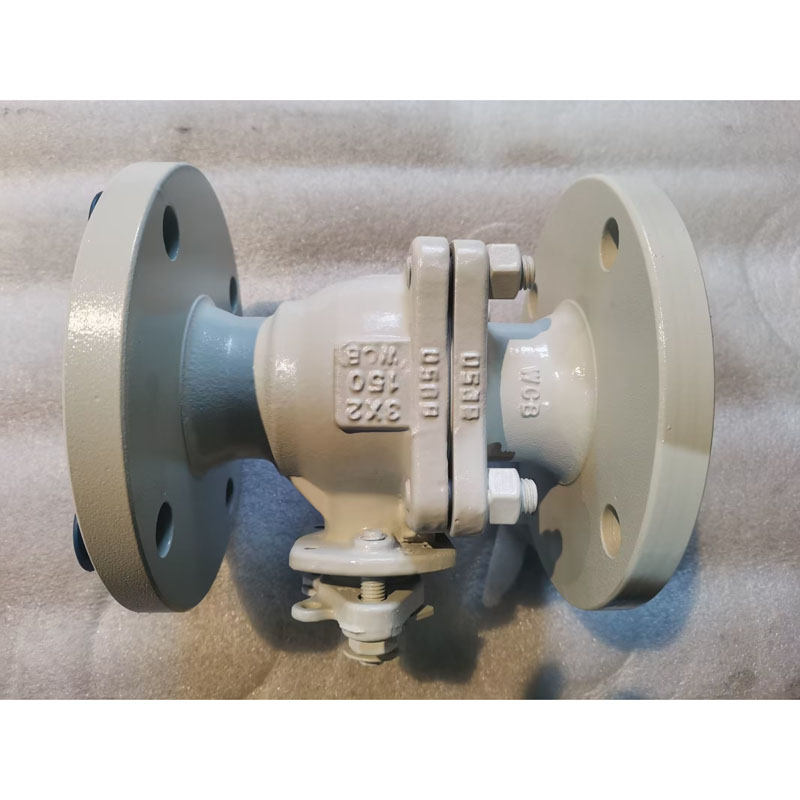

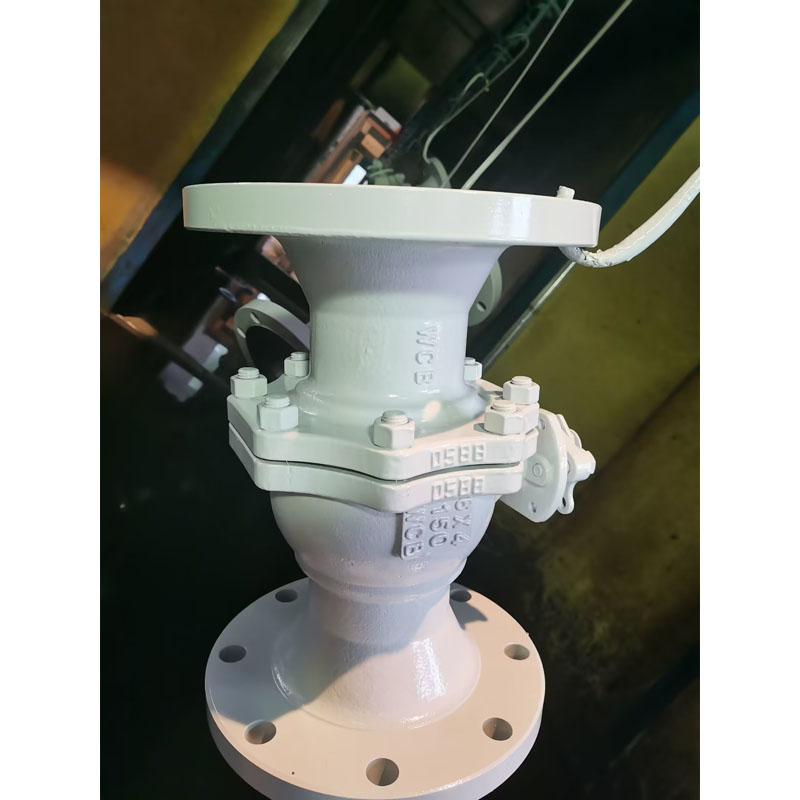

Çin'de profesyonel bir endüstriyel vana üreticisi olan LYV® son yıllarda müşterilerimize iyi kalitede birçok adet azaltılmış delikli yüzer küresel vana sunmuştu. Normal olarak, azaltılmış çaplı vana, aynı boyuttaki tam geçişli küresel vanalara göre yaklaşık% 30 daha hafiftir, açık bir şekilde, azaltılmış çaplı küresel vananın işlevi, kurulum alanından tasarruf etmek ve tüm boru hattı sistemi için satın alma maliyetini düşürmektir.
Tasarım ve Test Uluslararası Standardı :
Tasarım Standardı : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D
Muayene ve Test Standardı : API 598/ API 6D
Yangına Dayanıklı Test Standardı : API 607/API 6FA
Flanştan Flanşa Uzunluk : ANSI B 16.10 -Kısa model/ Uzun model
Uç Bağlantı : ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.
Üretici Boyutu ve Basınç Aralığı:
NPS 1/2*3/8â - 10*8â (ANSI Sınıfı 150LB için)
NPS 1/2*3/8â - 8*6â (ANSI Sınıfı 300LB için)
NPS 1/2*3/8â - 4*3â (ANSI Sınıfı 600LB için)
Boru Deliği: Deliği Azaltın (RB)
İnşaat Gövdesi: Son Giriş
Kapak/Kapak tipi: Cıvatalı Kapak/Uzatılmış Kapak
Koltuk Tipi: Yumuşak tip/ Sert Mühür Metal Tipi
Akış Yönü: Tek Yönlü/Çift Yönlü
Servis Ortamı: Doğal Gaz, Petrol, Su, Oksigon gazı, vb.
Hizmet: EKŞİ, ISO 15156/ NACE MR0175
Özellik: Yangın Güvenliği tasarımı
Anti-Statik Tasarım
Darbe Korumalı Gövde
ISO 5211 Montajlı IPAD
Vana Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalışan / Pnömatik Aktüatör / Elektrikli Aktüatör
MOC (Malzeme Listesi â BOM):
Gövde ve Kapak: ASTM A 216 GR. WCB /ASTM A105N (Karbon çeliği)
: ASTM A352 LCB / LCC /ASTM A350 LF2 (Düşük sıcaklık karbon çeliği)
: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)
:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)
: ASTM A351 Gr. CF8C
: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmaz Çelik)
Sert Bilya : ASTM A105N+ENP/ A105N+TCC
: ASTM A 182 F304 / F316 (SS 304 / SS 316)
: ASTM A 182 F304L / F316L (SS 304L / SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/ F53 /F55
Not: Harseal Metal Yatak tipi Bilya yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55
Kök : ASTM A182 F6a
:ASTM A182 F304 / F316 / F304L / F316L
:17/4 PH
: ASTM A182 F51/ F53/ F55
Bilye Yatağı ve Gövde Contası : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT
: PEEK / Delrin / Grafoil â Grafit Halka
Salmastra : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT
: Grafoil â Grafit Halka
Azaltılmış küresel vana nedir?
Azaltılmış çaplı bir küresel vana, vananın iç çapının boru çapından daha küçük olduğu ve vananın flanş boyutunun hala boru çapına uygun olduğu bir küresel vana türüdür. Çalışma gereksinimi, bir türbülansın ve sıvı akış hızının önemli endişeler olmaması ve valf tıkanmasını önlemek için partikül birikiminin meydana gelme olasılığının düşük olmasıdır.
Daha küçük bir iç çap ile valf muhafazası ve bilye boyutu da daha küçüktür, böylece küçültülmüş küresel vana daha küçük bir hacim kaplar ve bu da kurulum sırasında daha küçük bir alan tüketmesine neden olur. Dahası, boru hattı sisteminin tüm maliyetini azaltmak için, daha küçük bir muhafaza ve top için malzeme, nihai ürün maliyetini etkilemek için daha düşük bir malzeme maliyeti sağlar.
