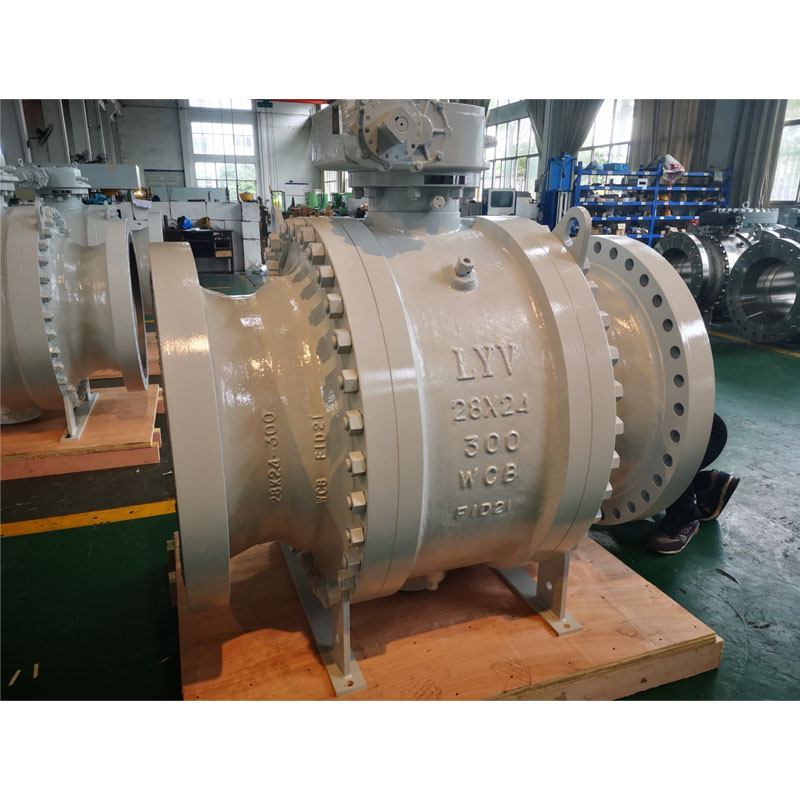

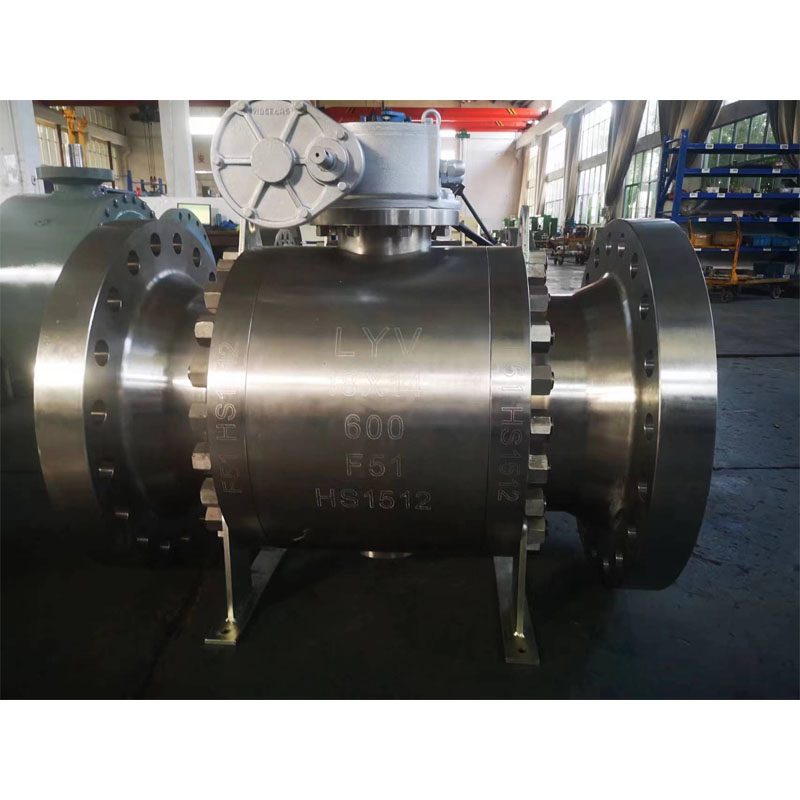

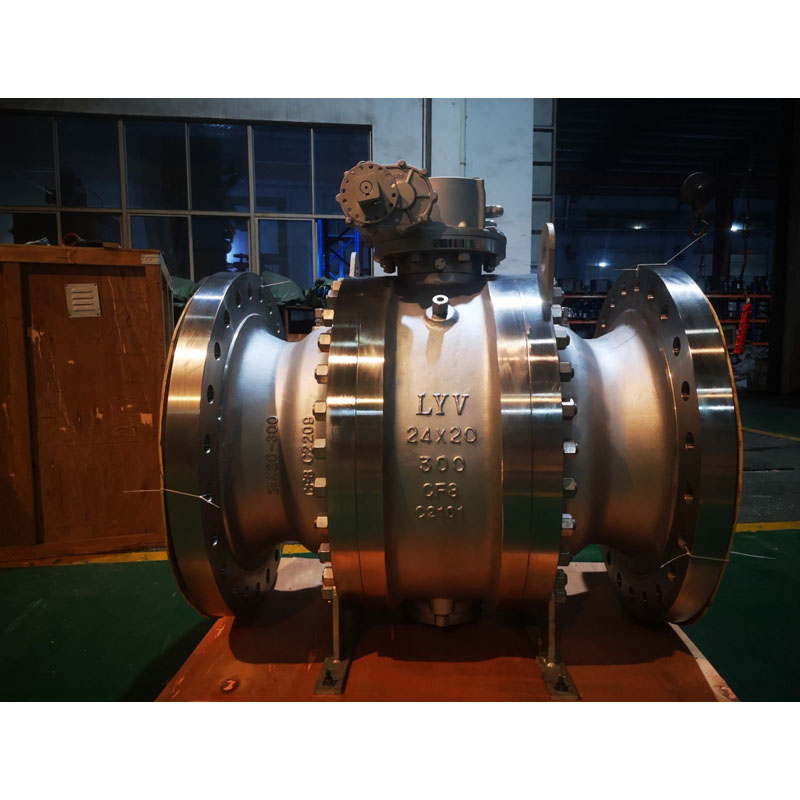

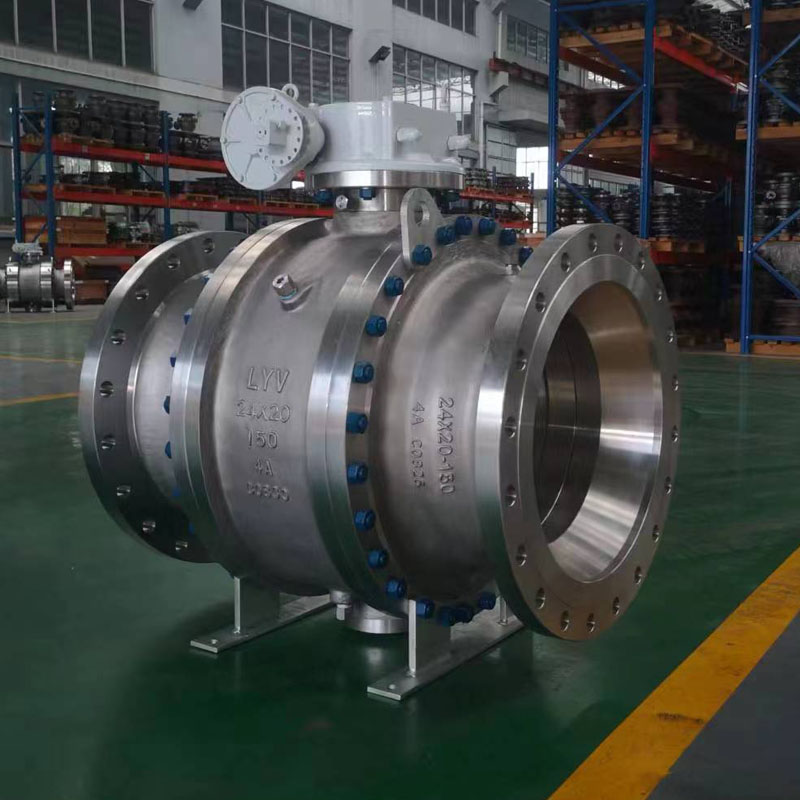

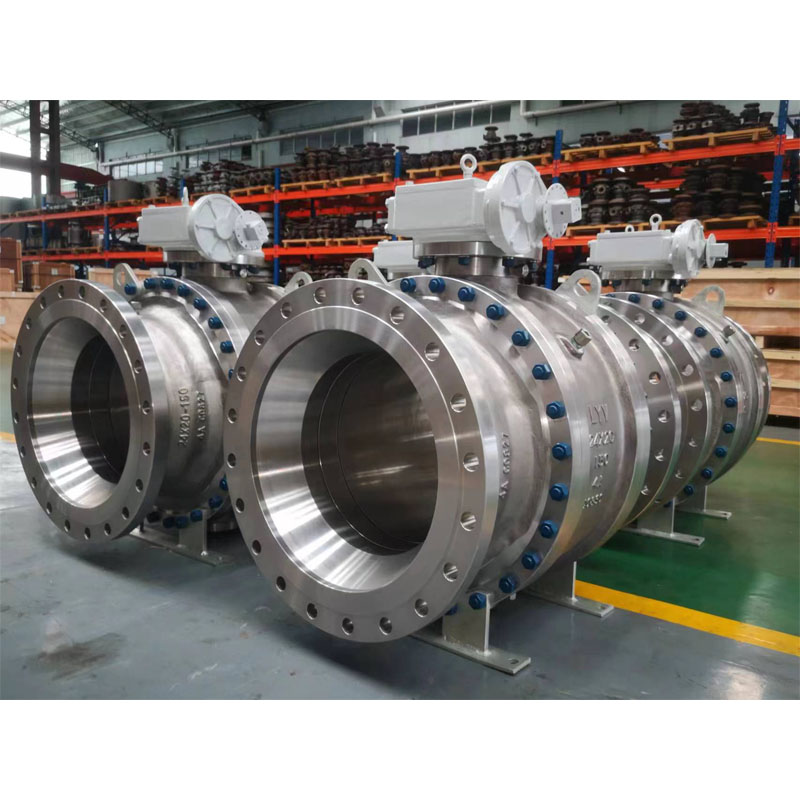

Azaltılmış Delik Muylu Montajlı Küresel Vana

LYV'nin küçültülmüş delikli muylu monteli küresel vanaları, yüksek güvenlikleri ve rekabetçi fiyatları nedeniyle tercih edilmektedir. Güneydoğu Aisa, Orta Doğu, Rusya vb. ülkelere büyük ebat ve yüksek çalışma basıncı için vanalar üretiyoruz. Normalde bir küçültülmüş çaplı vana, aynı boyuttaki tam geçişli küresel vanalara göre yaklaşık %30 daha hafiftir, azaltılmış çaplı muyluya monteli küresel vanalar, boru hattının güvenli çalışmasını sağlayabilir ve ayrıca tüm boru hattı sistemi için satın alma maliyetini garanti edebilir.

Muylu Montajlı Azaltılmış Delikli Küresel Vana, hem gövde hem de gövde boşluğuna oturma yerleri için sızdırmazlık maddesi enjeksiyon sistemi ile donatılmış Çift blok ve tahliye veya çift piston tipi ile tasarlanmıştır, böylece oturma veya gövdeyi önlemek için hem yukarı hem de aşağı akış uçlarından tahliye edebilir. sızıntı.

Tasarım ve Test Uluslararası Standardı:

Tasarım Standardı : ISO 14313/ ASME B 16.34 /API 6D

Muayene ve Test Standardı : API 598/ API 6D

Yangına Dayanıklı Test Standardı : API 607/API 6FA

Flanştan Flanşa Uzunluk : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantı : ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 2â - 48â (ANSI Sınıfı 150LB için)

NPS 2â - 48â (ANSI Sınıfı 300LB için)

NPS 2â - 48â (ANSI Sınıfı 600LB için)

NPS 2â - 36â (ANSI Sınıfı 900LB için)

NPS 2â - 24â (ANSI Sınıfı 1500LB için)

NPS 2â - 12â (ANSI Sınıfı 2500LB için)

Boru Deliği: Deliği Azaltın (RB)

İnşaat Gövdesi: Son Giriş

Kapak/Kapak tipi: Cıvatalı Kapak/Uzatılmış Kapak

Koltuk Tipi: Yumuşak tip/ Sert Mühür Metal Tipi

Akış Yönü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Doğal Gaz, Petrol, Su, Oksigon gazı, vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Kaçak Emisyon: ISO 15848

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Darbe Korumalı Gövde

Çift blok ve kasvetli tasarım

ISO 5211 Montajlı IPAD

Vana Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalışan / Pnömatik Aktüatör / Motor Aktüatör

MOC (Malzeme Listesi â BOM):

Gövde ve Kapak: ASTM A 216 GR. WCB /ASTM A105N (Karbon çeliği)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Düşük sıcaklık karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmaz Çelik)

Sert Bilya : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yatak tipi Bilya yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal Yuva Halkası: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yatak tipi Yatak Halkası yüzey işleme: ENP, HCR, WC, kaynak Ni60/ Ni55

Yuva sızdırmazlığı : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT

: PEEK / Delrin / Grafoil â Grafit Halka

Salmastra : PTFE İşlenmemiş / %25 Cam Dolgulu PTFE â GFT / Karbon Dolgulu PTFE â CFT

: Grafoil â Grafit Halka

Azaltılmış küresel vana nedir?

Azaltılmış çaplı bir küresel vana, vananın iç çapının boru çapından daha küçük olduğu ve vananın flanş boyutunun hala boru çapına uygun olduğu bir küresel vana türüdür. Çalışma gereksinimi, bir türbülansın ve sıvı akış hızının önemli endişeler olmaması ve valf tıkanmasını önlemek için partikül birikiminin meydana gelme olasılığının düşük olmasıdır.

Daha küçük bir iç çap ile valf muhafazası ve bilye boyutu da daha küçüktür, böylece küçültülmüş küresel vana daha küçük bir hacim kaplar ve bu da kurulum sırasında daha küçük bir alan tüketmesine neden olur. Dahası, boru hattı sisteminin tüm maliyetini azaltmak için, daha küçük bir muhafaza ve top için malzeme, nihai ürün maliyetini etkilemek için daha düşük bir malzeme maliyeti sağlar.
