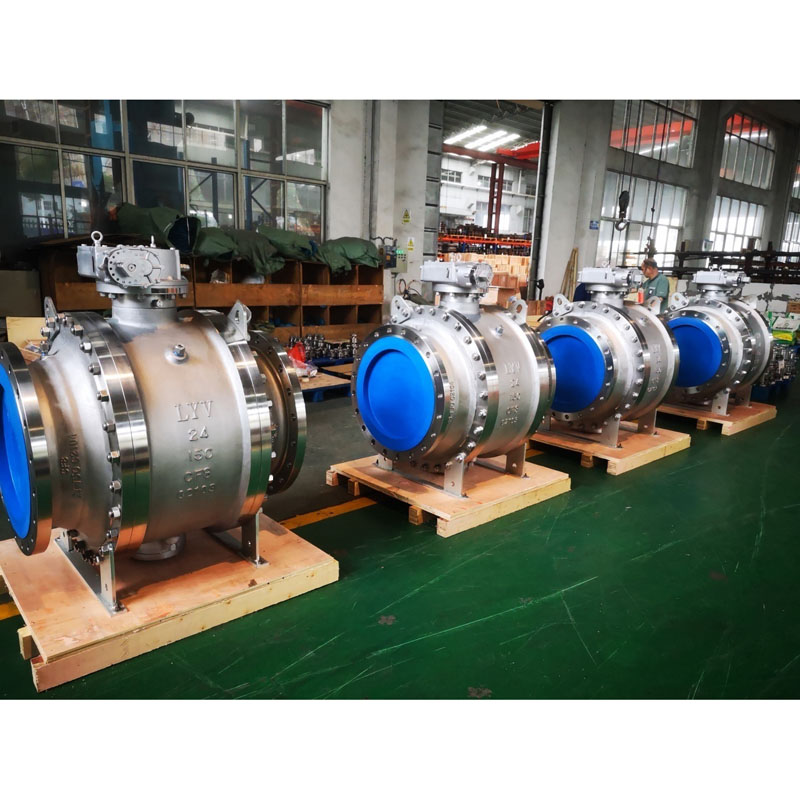

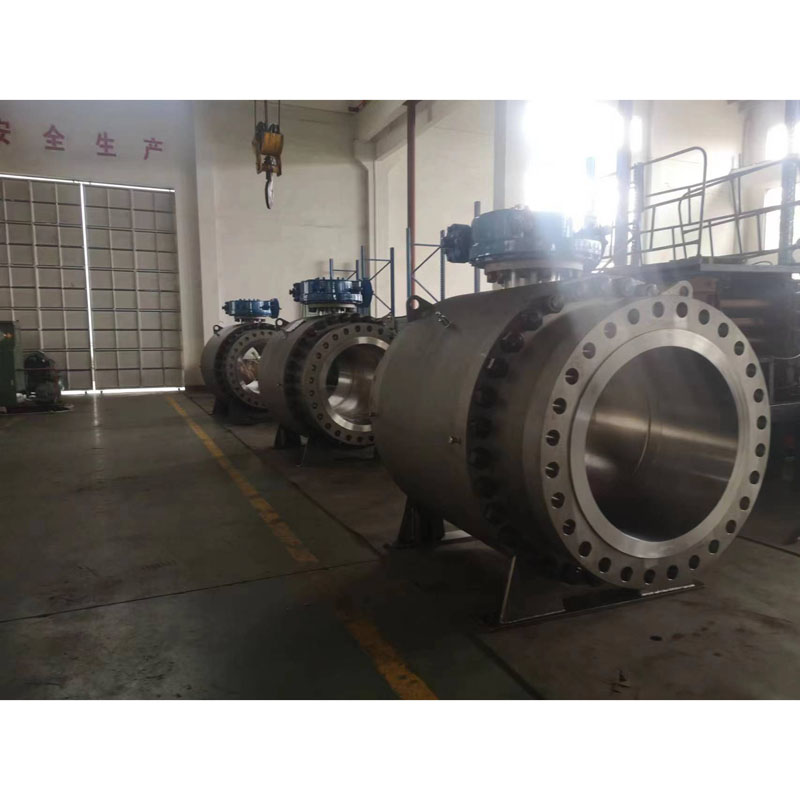

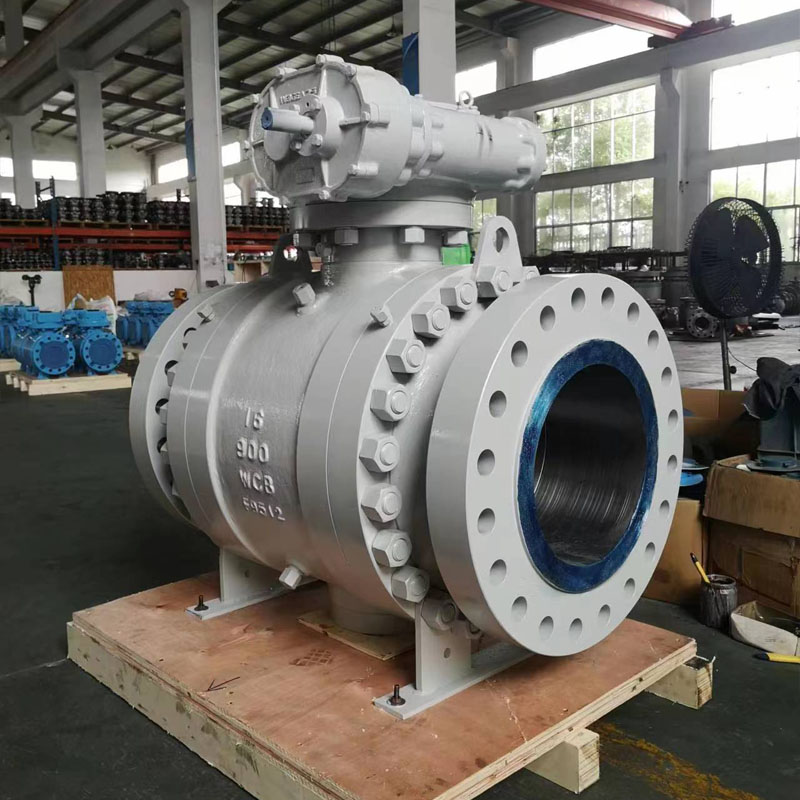

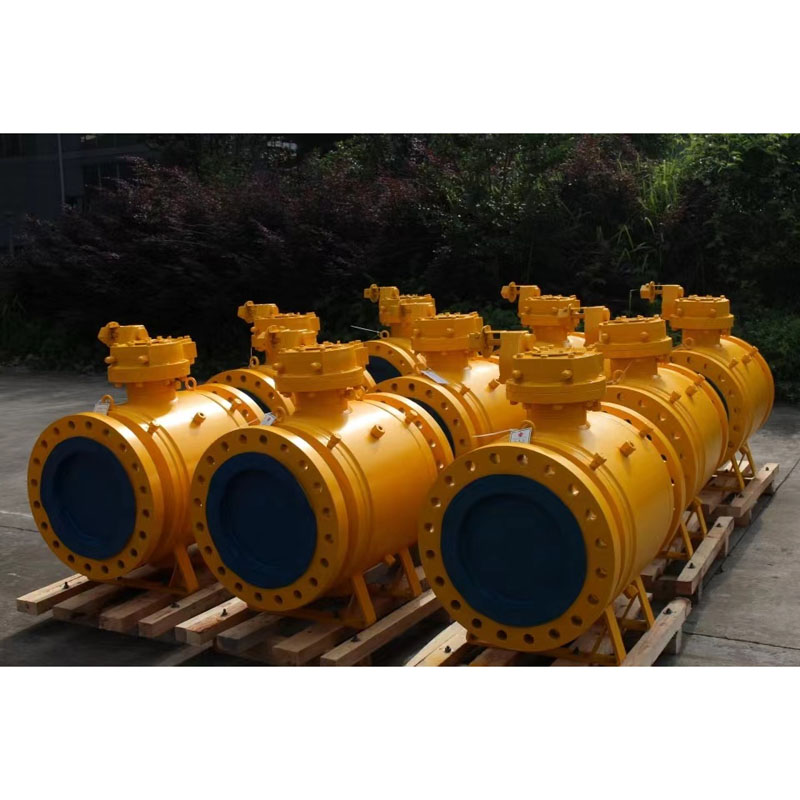

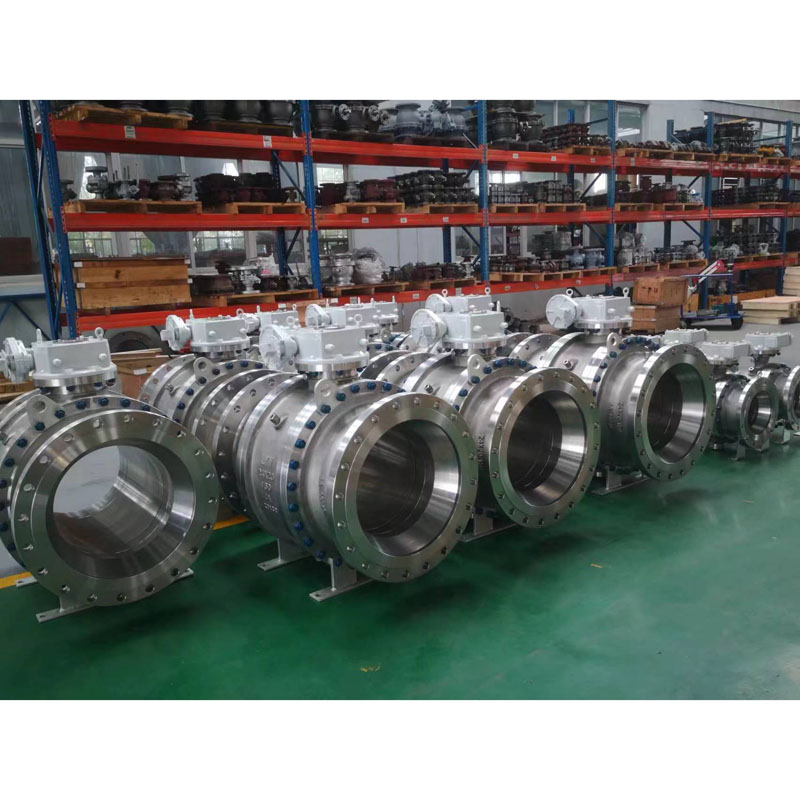

Döküm Muylu Montajlı Küresel Vana

LYV, API 6D, ISO 9001 ve CE onaylı, Çin'de döküm muylusu monteli Döküm Muyluya Monte Küresel Vana üreticisi ve tedarikçisidir. Döküm muyluya monteli küresel vanalar, döküm çelik malzeme gövdesini ve kaputu yapmak için döküm kalıbı işlemiyle muyluya monteli küresel vanalardır. Yüzeyin pürüzsüz ve güzel olmasını sağlamak için genellikle döküm vanalarının gövdesinin yüzeyine 2 veya 3 kez püskürtme işlemi yaparız.

Döküm muylusu Monteli Küresel Vana, hem gövde hem de yuvalar için gövde boşluğuna sızdırmazlık maddesi enjeksiyon sistemi ile donatılmış Çift blok ve boşaltma veya çift piston tipi ile tasarlanmıştır, böylece yuva veya gövde sızıntısını önlemek için hem yukarı hem de aşağı uçlardan drenaj yapabilir .

Tasarım ve Test Uluslararası Standart:

Tasarım Standardı: ISO 14313/ ASME B 16.34 /API 6D

Muayene ve Test Standardı: API 598/ API 6D

Yangın Güvenliği Test Standardı: API 607/API 6FA

Flanştan Flanşa Uzunluğu : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantısı: ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 2” ila 48” (ANSI Sınıfı 150LB için)

NPS 2” ila 48” (ANSI Sınıfı 300LB için)

NPS 2” ila 48” (ANSI Sınıfı 600LB için)

NPS 2” ila 36” (ANSI Sınıfı 900LB için)

NPS 2” ila 24” (ANSI Sınıfı 1500LB için)

NPS 2” ila 12” (ANSI Sınıfı 2500LB için)

veya

DN50 ila DN1200 (PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa için)

DN50 ila DN1200 (PN4.0Mpa, PN5.0Mpa için)

DN50 ila DN1200 (PN6.3Mpa, PN10.0Mpa için)

DN50 ila DN900 (PN15.0Mpa için)

DN50 ila DN600 (PN25.0Mpa için)

Boru Çapı: Tam Geçişli (FB)/ Azaltılmış Geçişli (RB)

İnşaat Gövdesi: Son Giriş

Kaput/Kapak tipi: Cıvatalı Kaput/Genişletilmiş Kaput

Koltuk Tipi: Yumuşak tip / Hardseal Metal Tip

Akış Yönlü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Doğal Gaz, Petrol, Su, Oksijen gazı vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Kaçak Emisyon: ISO 15848

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Üfleme Korumalı Kök

Çift blok ve kasvetli tasarım

ISO 5211 Monteli IPAD

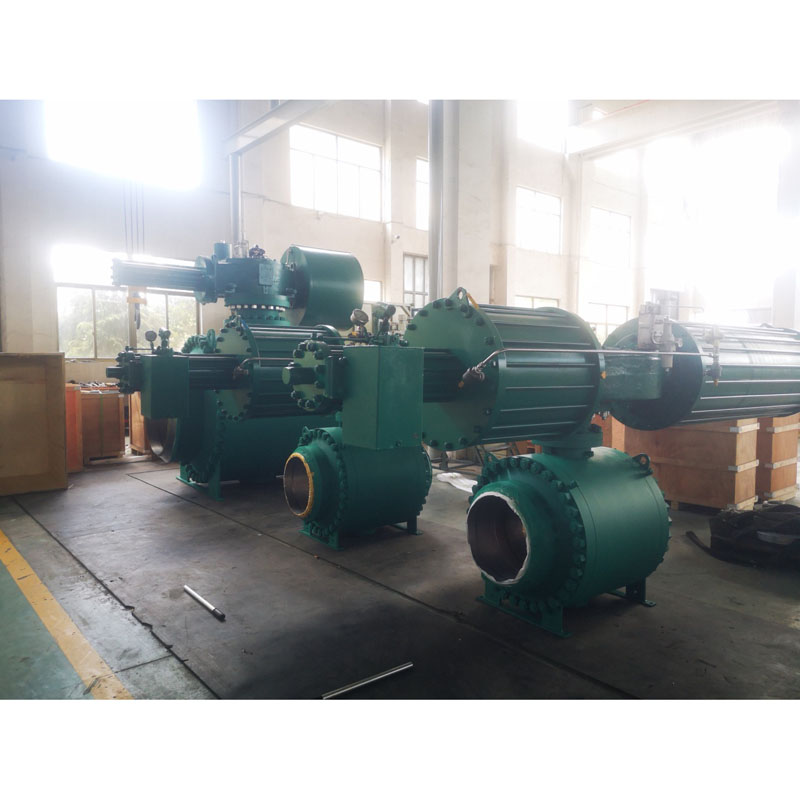

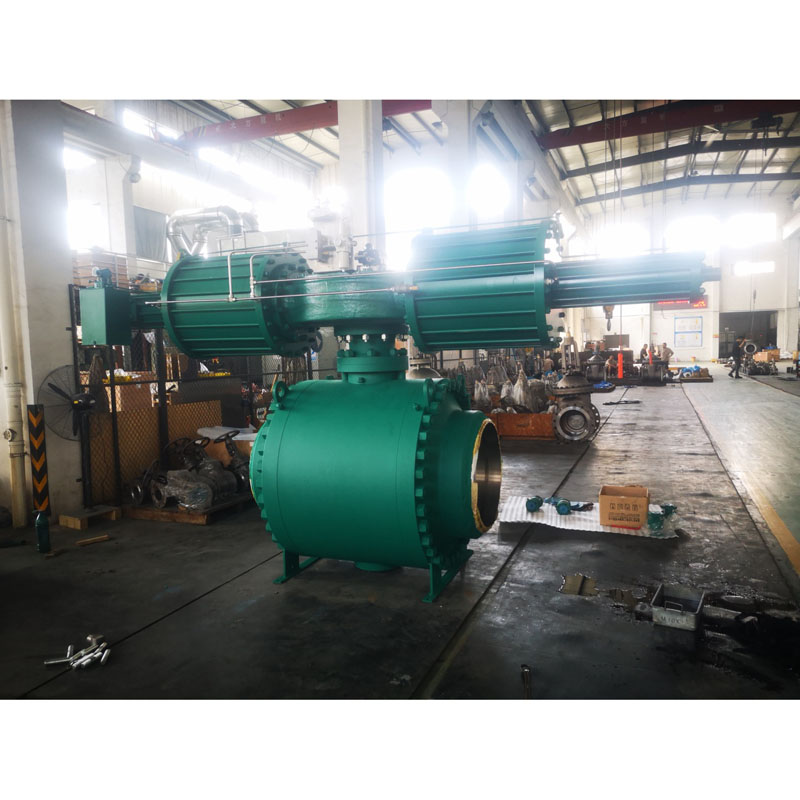

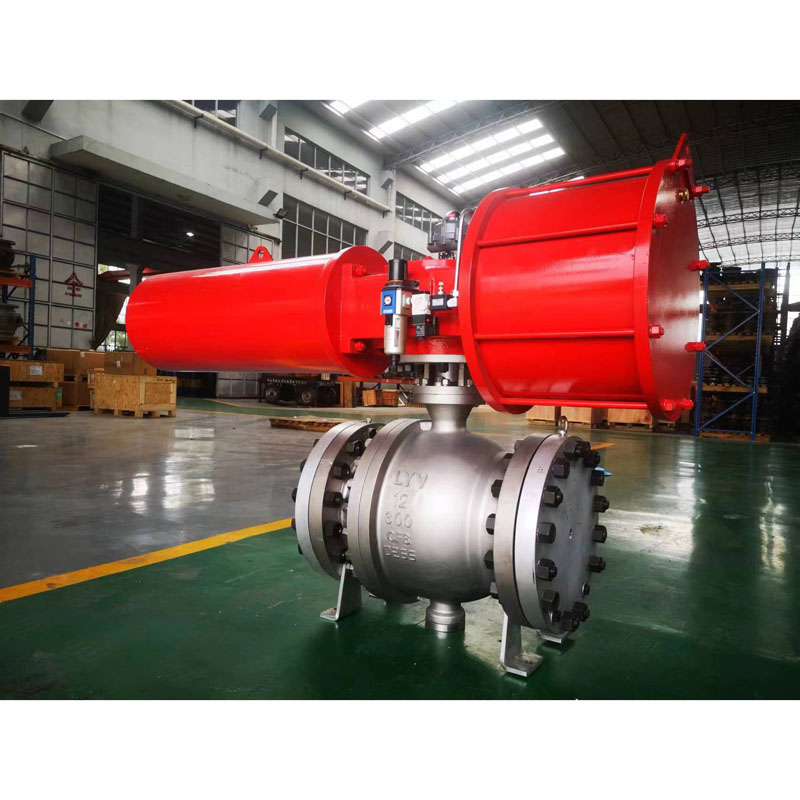

Valf Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalıştırılan / Pnömatik Aktüatör / Motor Aktüatör

MOC (Malzeme Listesi – BOM):

Gövde ve Kaput: ASTM A 216 GR. WCB (Karbon çeliği)

: ASTM A352 LCB / LCC (Düşük sıcaklık karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmaz Çelik)

Katı Top: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yuva tipi Bilya yüzey işlemi: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal Koltuk Halkası: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Koltuk tipi Oturma Halkası yüzey işlemi: ENP, HCR, WC, kaynak Ni60/ Ni55

Yuva contası: PTFE İşlenmemiş / %25 Cam Dolgulu PTFE – GFT / Karbon Dolgulu PTFE – CFT

: PEEK / Delrin / Grafoil – Grafit Yüzük

Bez Ambalaj : PTFE Virgin / %25 Cam Dolgulu PTFE – GFT / Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük

Muyluya Monte Küresel Vana Nedir?

Muyluya monteli küresel vana, boru hatlarında akan ortamın durdurulmasına yardımcı olan üç ayda bir dönen bir vanadır. Muyluya monte küresel vananın benzersiz özelliği, merkeze yerleştirilmiş yuvarlak veya küresel şekilli diskidir. Bu, akışı durdurmak veya başlatmak için dönmeye devam eder.
