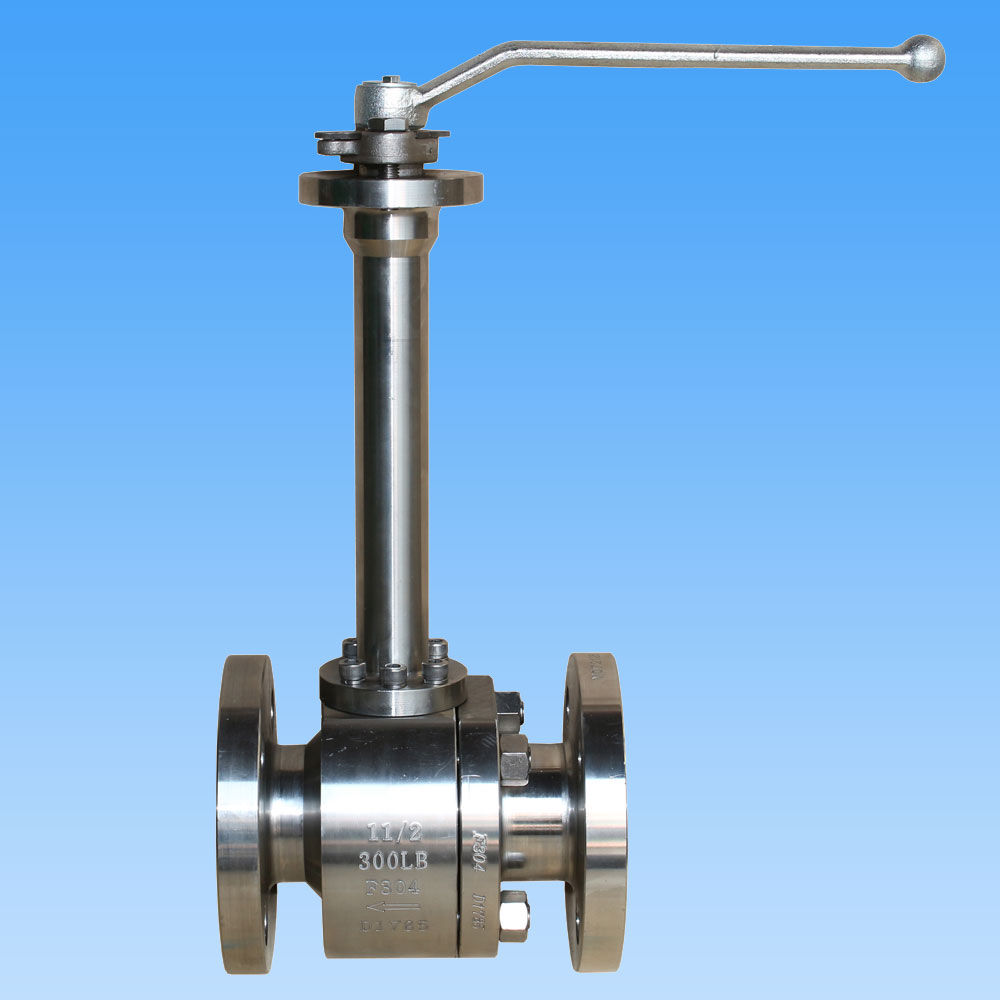

Kriyojenik Yüzer Küresel Vana

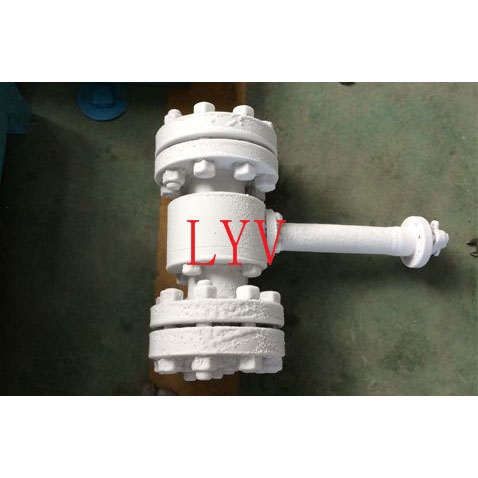

Çin'de profesyonel, yüksek kaliteli kriyojenik yüzer Kriyojenik Yüzer Küresel Vana üreticisi olarak LYV, fabrikamıza kriyojenik yüzer küresel vanaların sıkı tasarım standardı API 6D ve ASME B16.34 ve kriyojenik test prosedürlerine göre sunulacağından, sınır sıcaklığının mümkün olabileceğinden emin olabilirsiniz. -196°C kadar düşük olmalıdır.

Kriyojenik yüzer küresel vanalar, düşük sıcaklıkta çalışma koşulları için, özellikle sıvılaştırılmış doğal gaz gibi bazı tehlikeli ortamlar için kullanılır. Firmamız kriyojenik küresel vanaların tasarımı, üretimi, muayenesi ve test edilmesi konusunda deneyim sahibidir.

Tasarım ve Test Uluslararası Standart

Tasarım Standardı: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Muayene ve Test Standardı: API 598/ API 6D

Yangın Güvenliği Test Standardı: API 607/API 6FA

Flanştan Flanşa Uzunluğu : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantısı: ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 1/2” ila 10” (ANSI Sınıfı 150LB için)

NPS 1/2” ila 8” (ANSI Sınıfı 300LB için)

NPS 1/2” ila 4” (ANSI Sınıfı 600LB için)

veya

DN15 ila DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa için)

DN15 ila DN200 (PN4.0Mpa, PN5.0Mpa için)

DN15 ila DN100 (PN6.3Mpa, PN10.0Mpa için)

-196°C çalışma sıcaklığına uygun gövde salmastrası ve sızdırmazlığının güvenilirliği için genişletilmiş kaporta tasarımı.

Boru Çapı: Tam Geçişli (FB)/ Azaltılmış Geçişli (RB)

İnşaat Gövdesi: Son Giriş

Kaput/Kapak tipi: Cıvatalı Kaput/Genişletilmiş Kaput

Koltuk Tipi: Yumuşak tip / Hardseal Metal Tip

Akış Yönlü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Doğal Gaz, Petrol, Su, Oksijen gazı vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Üfleme Korumalı Kök

Valf Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalıştırılan / Pnömatik Aktüatör / Elektrikli Aktüatör

MOC (Malzeme Listesi – BOM):

Gövde ve Kaput: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (Düşük sıcaklıklı karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)

Katı Top: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yuva tipi Bilya yüzey işlemi: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Bilya Yuvası ve Gövde Contası: Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük

Salmastra Salmastrası: Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük
