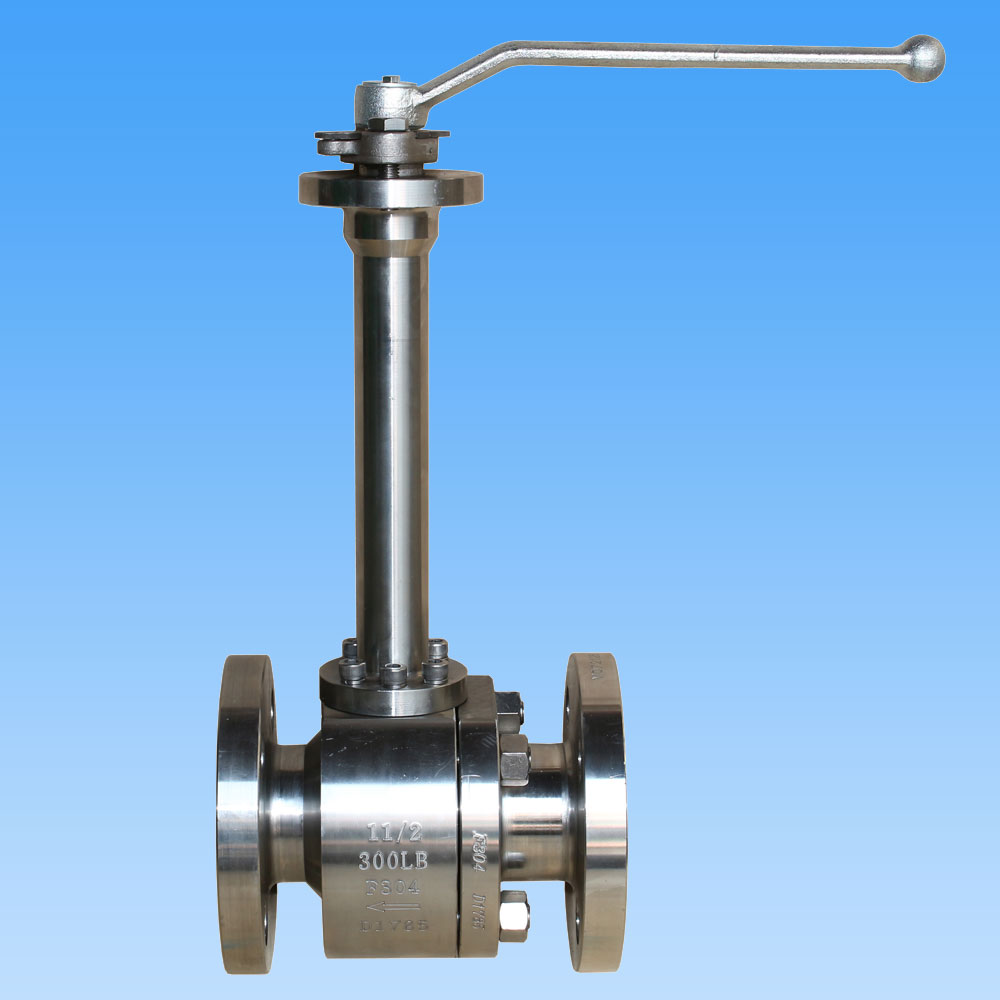

Kriyojenik Dövme Küresel Vana

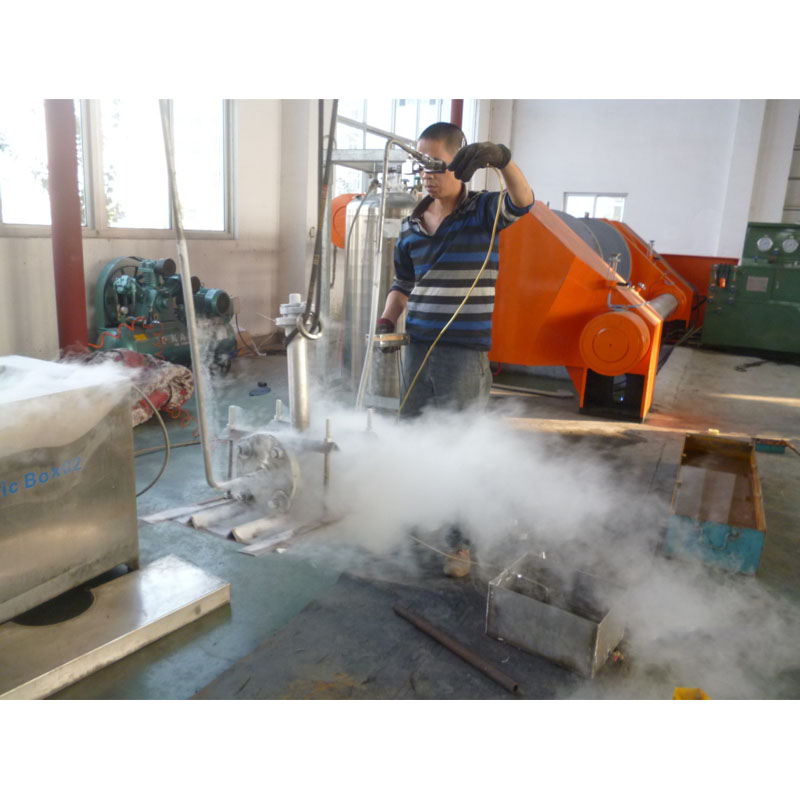

Çin'de profesyonel, yüksek kaliteli kriyojenik dövme Kriyojenik Dövme Küresel Vana üreticisi olarak LYV, fabrikamıza kriyojenik dövme küresel vanaların sıkı tasarım standardı API 6D ve ASME B16.34 ve kriyojenik test prosedürlerine göre sunulduğundan, sınır sıcaklığının mümkün olduğundan emin olabilirsiniz. -196°C kadar düşük olmalıdır.

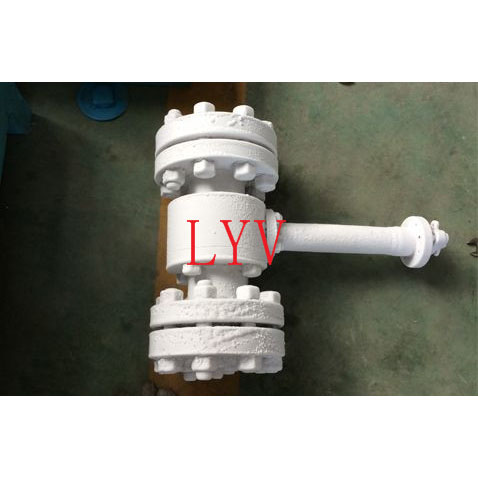

Kriyojenik dövme küresel vanalar, düşük sıcaklıkta çalışma koşulları için, özellikle sıvılaştırılmış doğal gaz gibi bazı tehlikeli ortamlar için kullanılır. Firmamız kriyojenik küresel vanaların tasarımı, üretimi, muayenesi ve test edilmesi konusunda deneyim sahibidir.

Tasarım ve Test Uluslararası Standart

Tasarım Standardı: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Muayene ve Test Standardı: API 598/ API 6D

Yangın Güvenliği Test Standardı: API 607/API 6FA

Flanştan Flanşa Uzunluğu : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantısı: ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 1/2” ila 48” (ANSI Sınıfı 150LB için)

NPS 1/2” ila 48” (ANSI Sınıfı 300LB için)

NPS 1/2” ila 48” (ANSI Sınıfı 600LB için)

NPS 1/2” ila 36” (ANSI Sınıfı 900LB için)

NPS 1/2” ila 24” (ANSI Sınıfı 1500LB için)

NPS 1/2” ila 12” (ANSI Sınıfı 2500LB için)

veya

DN15 ila DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa için)

DN15 ila DN1200 (PN4.0Mpa, PN5.0Mpa için)

DN15 ila DN1200 (PN6.3Mpa, PN10.0Mpa için)

DN15 ila DN900 (PN15.0Mpa için)

DN15 ila DN600 (PN25.0Mpa için)

-196°C çalışma sıcaklığına uygun gövde salmastrası ve sızdırmazlığının güvenilirliği için genişletilmiş kaporta tasarımı.

Boru Çapı: Tam Geçişli (FB)/ Azaltılmış Geçişli (RB)

İnşaat Gövdesi: Son Giriş

Kaput/Kapak tipi: Cıvatalı Kaput/Genişletilmiş Kaput

Koltuk Tipi: Yumuşak tip / Hardseal Metal Tip

Akış Yönlü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Petrol, Su, gaz vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Üfleme Korumalı Kök

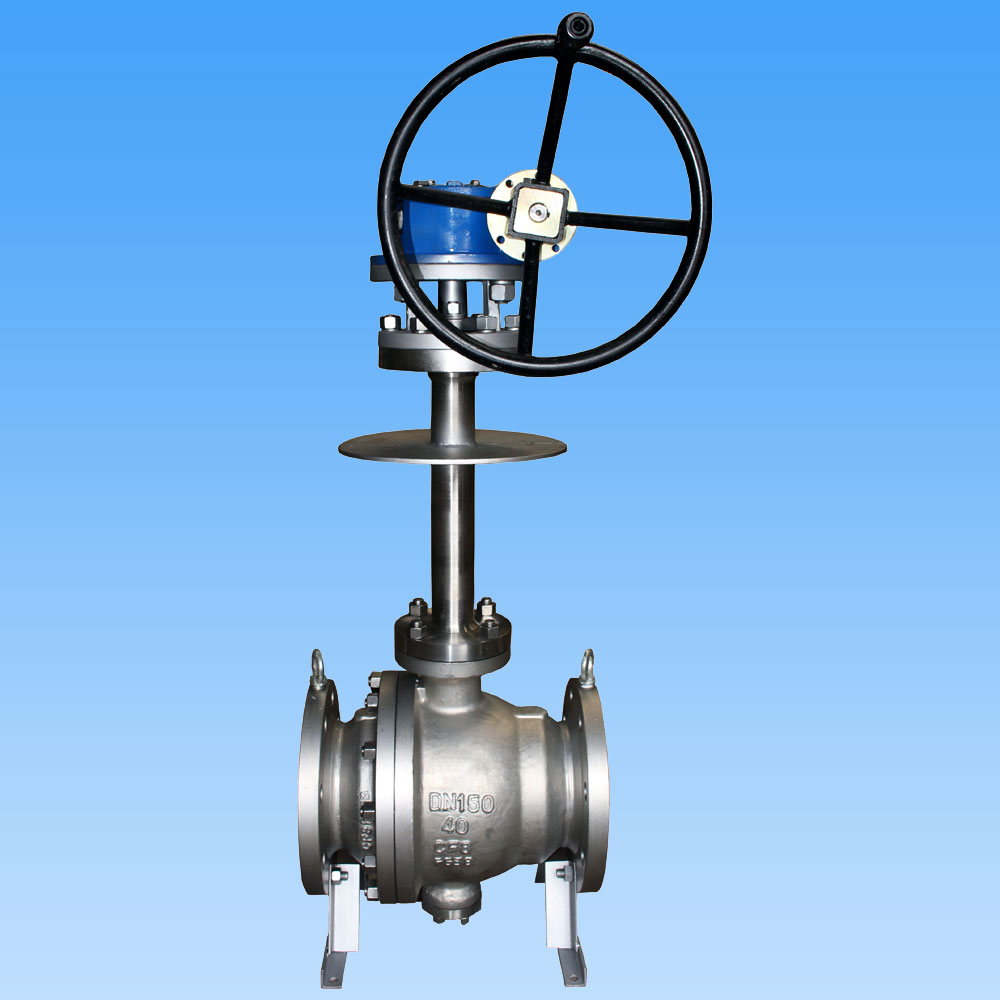

Valf Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalıştırılan / Pnömatik Aktüatör / Elektrikli Aktüatör

MOC (Malzeme Listesi – BOM):

Gövde ve Kaput: ASTM A350 LF2 /LF3 (Düşük sıcaklıklı karbon çeliği)

: ASTM A182 F304/ F316(SS 304 / SS 316) (Paslanmaz Çelik)

:ASTM A182 F304L/ F316L / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)

Katı Bilye : ASTM A350 LF2/ LF3 (Düşük sıcaklıklı karbon çeliği)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Not: Harseal Metal Yuva tipi Bilya yüzey işlemi: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök: ASTM A182 F304 / F316 / F304L / F316L

Bilya Yuvası ve Gövde Contası: Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük

Salmastra Salmastrası: Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük
