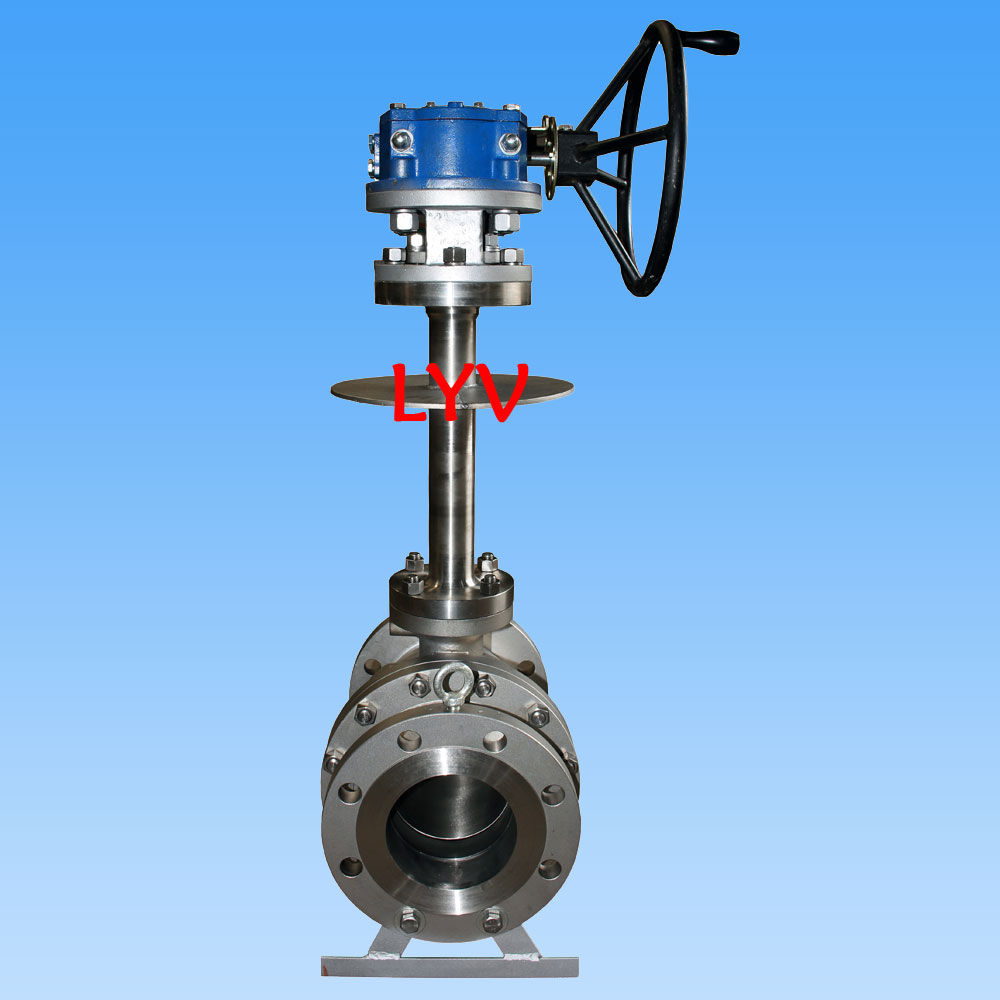

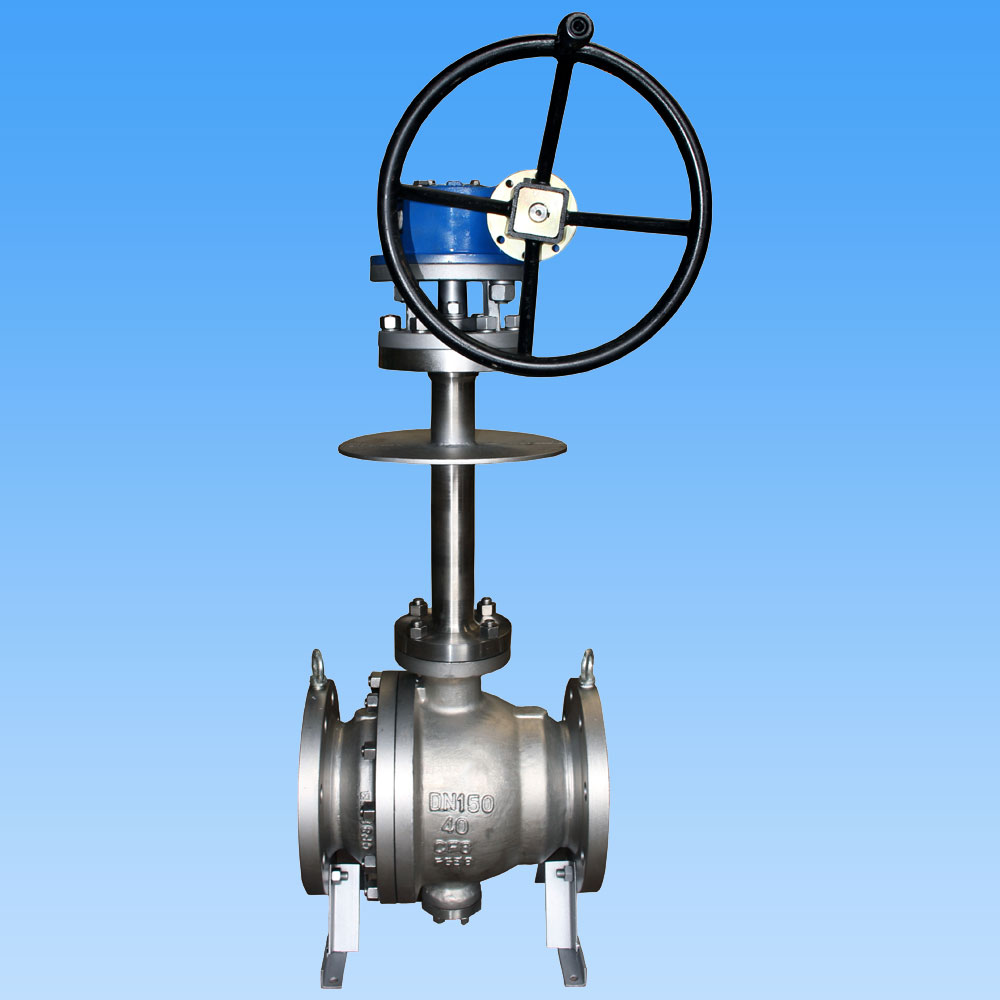

Kriyojenik Muylu Monteli Küresel Vana

Profesyonel vana üreticisi olarak size, tasarım standardı API 6D&ASME B16.34 ve kriyojenik test prosedürleri uyarınca kimya endüstrisinde veya soğuk ortamda düşük çalışma sıcaklığı için kullanılan özel bir vana olan kriyojenik muyluya monte küresel vanayı sunmak istiyoruz. sınır sıcaklığı -196°C'ye kadar düşük olabilir.

Kriyojenik yüzer küresel vanalar, düşük sıcaklıkta çalışma koşulları için, özellikle sıvılaştırılmış doğal gaz gibi bazı tehlikeli ortamlar için kullanılır. Firmamız kriyojenik küresel vanaların tasarımı, üretimi, muayenesi ve test edilmesi konusunda deneyim sahibidir.

Tasarım ve Test Uluslararası Standart

Tasarım Standardı: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Muayene ve Test Standardı: API 598/ API 6D

Yangın Güvenliği Test Standardı: API 607/API 6FA

Flanştan Flanşa Uzunluğu : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantısı: ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 2” ila 48” (ANSI Sınıfı 150LB için)

NPS 2” ila 48” (ANSI Sınıfı 300LB için)

NPS 2” ila 48” (ANSI Sınıfı 600LB için)

NPS 2” ila 36” (ANSI Sınıfı 900LB için)

NPS 2” ila 24” (ANSI Sınıfı 1500LB için)

NPS 2” ila 12” (ANSI Sınıfı 2500LB için)

veya

DN50 ila DN1200 (PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa için)

DN50 ila DN1200 (PN4.0Mpa, PN5.0Mpa için)

DN50 ila DN1200 (PN6.3Mpa, PN10.0Mpa için)

DN50 ila DN900 (PN15.0Mpa için)

DN50 ila DN600 (PN25.0Mpa için)

Boru Çapı: Tam Geçişli (FB)/ Azaltılmış Geçişli (RB)

İnşaat Gövdesi: Son Giriş

Kaput/Kapak tipi: -196°C çalışma sıcaklığına uygun, gövde salmastrası ve sızdırmazlığının güvenilirliği için genişletilmiş Kaput tasarımı.

Koltuk Tipi: Yumuşak tip / Hardseal Metal Tip

Akış Yönlü: Tek Yönlü/Çift Yönlü

Hizmet Ortamı: Doğal Gaz, Petrol, Su vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Kaçak Emisyon: ISO 15848

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Üfleme Korumalı Kök

Çift blok ve kasvetli tasarım

ISO 5211 Monteli IPAD

Valf Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalıştırılan / Pnömatik Aktüatör / Motor Aktüatör

MOC (Malzeme Listesi – BOM):

Gövde ve Kaput: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (Düşük sıcaklıklı karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)

Katı Top: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yuva tipi Bilya yüzey işlemi: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Bilya Yuvası ve Gövde Contası: Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük

Salmastra Salmastrası: Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük
