Çift Ofset Kelebek Vana

Çift Ofset Kelebek Vana, düşük fiyat ve yüksek kalite satın almak için fabrikamıza gelmenizi bekliyoruz. Çift eksantrik kelebek vana Sizinle işbirliği yapmayı dört gözle bekliyoruz.

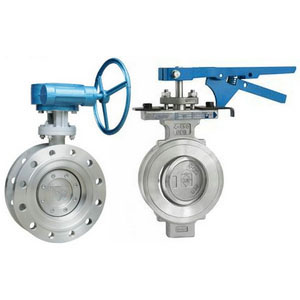

LYV® Çift Ofset Kelebek Vana Giriş

Geliştirilmiş kalıplama temelinde LYV çift eksantrik kelebek vana, şu anda yaygın olarak kullanılan çift eksantrik kelebek vanadır. Yapısal özellikleri, gövde ekseninin diskin merkezinden ve gövdenin merkezinden sapmasıdır. Çift eksantrikliğin etkisi, valf açıldıktan sonra diskin yataktan hızlı bir şekilde çıkarılmasını sağlar, disk ve yatak arasındaki gereksiz aşırı ekstrüzyon ve çizilme olayını büyük ölçüde ortadan kaldırır, açılma direncini azaltır, aşınmayı azaltır ve ömrünü uzatır. koltuk

LYV® Çift Ofset Kelebek Vana Parametresi (Şartname)

Ürün benimseme standardı

yapısal form

çift ​​eksantrik

Tasarım temeli

GB

API

Sürüş modu

Manuel, sonsuz dişli ve sonsuz tahrik, manuel, elektrikli

Tasarım standardı

GB/T 12238

API609, MSS.SP-68

Yapısal uzunluk

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Bağlantı flanşı

JB/T79, JB/T82, GB/T9115

ASME B16.5, ASME B16.47

Test ve muayene

JB/T 9092

API 598

Not: Vana bağlantı flanşı ve alın kaynak ağzı ölçüleri kullanıcı isteğine göre tasarlanıp üretilebilir.

Ana parça malzemesi

Seri numarası

malzeme

malzeme

Seri numarası

Bölüm adı

malzeme

1 Vana gövdesi

WCB, CF8, CF8M, CF8C, CF3, CF3M

5 paketleme

esnek grafit

2 Valf sapı

1Cr13, 2Cr13, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti

6 Salmastra salmastrası

WCB, CF8, CF8M

3 Kelebek plaka tertibatı

WC+f4, WCB+ paslanmaz çelik kompozit parçalar

WCB+F6, CF8, CF8M

7 destek

WCB, CF8, CF8M, CF3, CF3M

4 Ambalaj yastığı

2Cr13

8 Sonsuz dişli ve sonsuz dişli

LYV® Çift Ofset Kelebek Vana Özelliği ve Uygulaması

1 Makul tasarım, kompakt yapı, kolay montaj ve demontaj, kolay bakım.

2 Eksantrik yapı, conta halkasının sürtünmesini azaltır, valfin servis ömrünü uzatır.

3 Tamamen sızdırmaz, sıfır sızıntı. Ultra yüksek vakum koşullarında kullanılabilir

4 Valf plakası conta halkasını, kelebek plakayı, dönen mili ve diğer malzemeleri değiştirin, çeşitli ortamlara ve farklı sıcaklıklara uygulanabilir

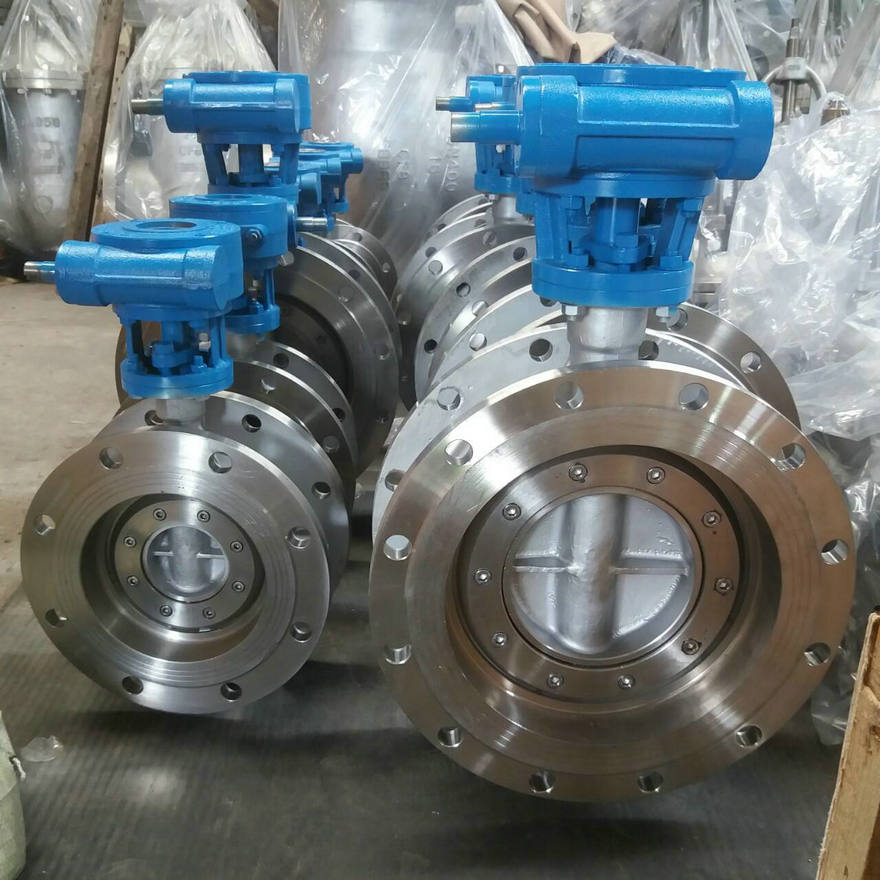

LYV® Çift Ofset Kelebek Vana Detayları
