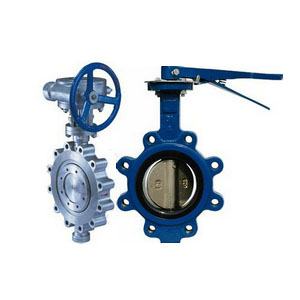

Lug Kelebek Vana

LYVLUG lug Kelebek VanaGiriş

Kelebek vana boyutu küçüktür, hafiftir, akış ekipmanını düzenleyen çeşitli orta boru hattında kesilebilir. Valf plakasının ve conta yatağının yanı sıra plakanın farklı malzemelerinin seçimi sayesinde, pim bağlantısı yoluyla mil, kükürt giderme, vakum, deniz suyu tuzdan arındırma sistemi gibi kötü koşullar için kullanılabilir. Kelebek vanayı kelepçelemek için pabuç, aşağı akış boru hattının ve ekipmanının çevrimiçi onarımını gerçekleştirebilir ve valf, aşağı akış boru hattının ve vananın ekipmanının çevrimiçi onarımını gerçekleştirebilir ve valf, borunun sonuna bir egzoz valfi olarak monte edilebilir.

LYVLUG pabucu Kelebek VanaParametre (Özellikler)

Tasarım ve üretim :API609, MSS SP-67, MSS SP-68

Muayene ve test etme: API598

Flanş bağlantısı: ASME B16.5(NPSâ¤24), ASME B16.47B serisi

Alın kaynağı ucu: ASME B16.25

Yapı uzunluğu: API609

Sıcaklık ve basınç sınıfı: ASME B16.34

LYVLUG lug Kelebek VanaÖzellik ve Uygulama

Metalürji, hafif sanayi, elektrik enerjisi, petrokimya endüstrisi, gazlı su yolu ve diğer alanlarda yaygın olarak kullanılmaktadır.

Lug tipi kelebek vana, pabucu tipi kelebek vananın sızdırmazlık prensibi:

Üç eksantrik kelebek vana, iki yönlü havasız sıkı kapanma performansına sahiptir. Bu geometri, disk contasının gövde yuvasıyla yalnızca kapalı konumda temas halinde olmasını sağlar, böylece sürtünme veya aşınma olmaz ve eşit conta teması sağlamak için elastik contanın yeterince "kaynaklanmasına" izin veren bir tork üretir.

Üçlü eksantrik geometri:

Eksantrik 1 valf mili, conta tüm yatak çevresinde tamamen sıkı olacak şekilde yatak milinin arkasına yerleştirilmiştir.

Eksantrik 2 valf mili merkez hattı, boru ve valf merkez hattından sapar, bu, valf açma ve kapama müdahalesinden bağımsızdır.

Eksantrik 3 yataklı koni mili, valf milinin merkez hattından saparak, kapatma ve açma sırasındaki sürtünmeyi ortadan kaldırır ve tüm yatak çevresinde eşit ve tutarlı bir sıkıştırma sızdırmazlığı sağlar.

Daha uzun hizmet ömrüne sahip sürtünmesiz conta:

(1) Koltuklar standart olarak Cr13 veya stellite sert yüzlüdür.

(2) Conta, sıfır sızıntı için sarmal olarak sarılmış paslanmaz çelik/grafittir.

(3) Kapatma sırasındaki tork, çevre boyunca eşit şekilde uygulanan yuva kuvveti oluşturur. Elastik conta, koltuğun şeklini koruyarak esnek ve canlıdır. Sıkıştırma kuvvetinin çevre boyunca tekdüze hareketi, valfin çift yönlü sıkı kapanma elde etmesini sağlar. Contanın esnekliği, valf gövdesi ve diskin temas etmesini veya genleşmesini sağlayarak sıcaklık dalgalanmalarından kaynaklanan tıkanma tehlikesini önler. Cihaz kendi kendini hizalıyor.

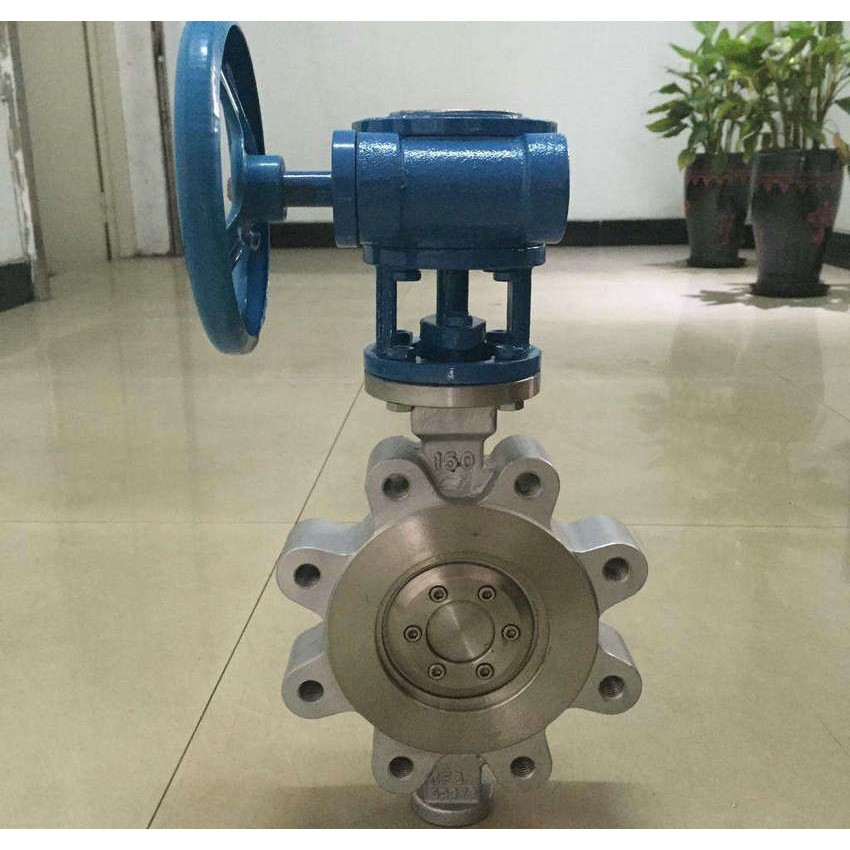

LYVLUG pabucu Kelebek VanaDetaylar
