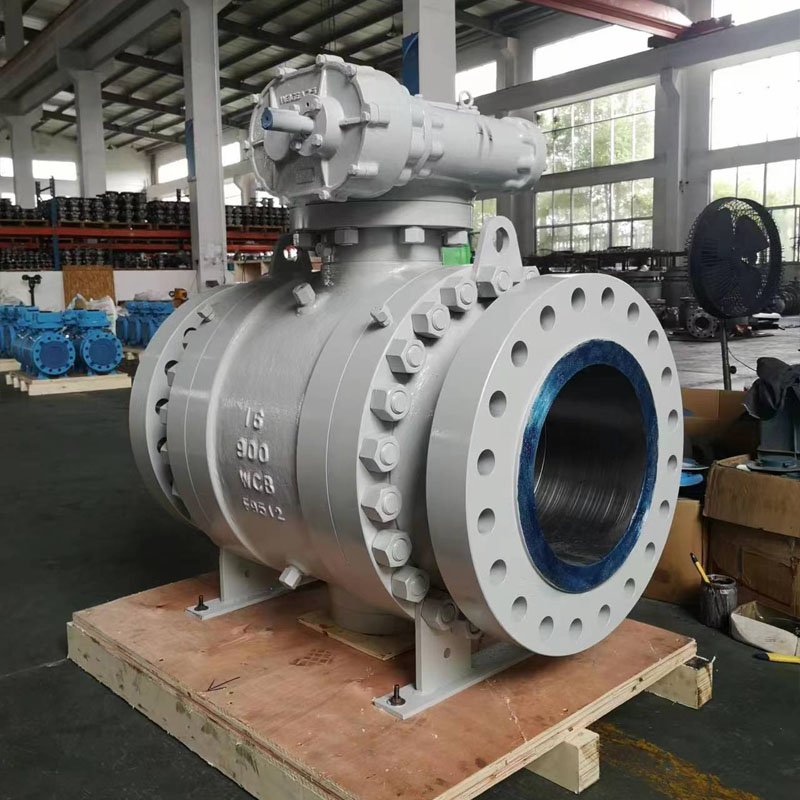

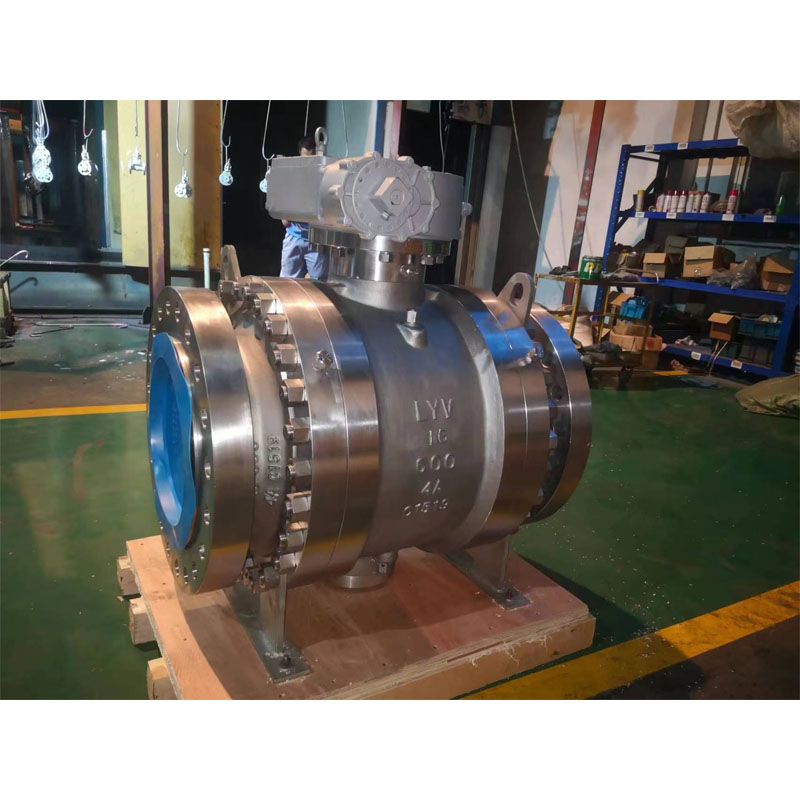

Yan Girişli Trunnuion Montajlı Küresel Vana

LYV, Çin'de API 6D, ISO 9001 ve CE onaylı Yan Girişli Trunnuion Monteli Küresel Vana üreticisi ve tedarikçisidir. Yandan girişli küresel vanalar, split gövde yapısına uygun 2'li veya 3'lü gövdeli küresel vanalardır.

İki parçalı küresel vananın Tasarım ve Test Uluslararası Standardı

Tasarım Standardı: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Muayene ve Test Standardı: API 598/ API 6D

Yangın Güvenliği Test Standardı: API 607/API 6FA

Flanştan Flanşa Uzunluğu : ANSI B 16.10 -Kısa model/ Uzun model

Uç Bağlantısı: ANSI B 16.5'e göre Flanşlı Uç, Alın Kaynak uçları, Stok Kaynak uçları.

Üretici Boyutu ve Basınç Aralığı:

NPS 1/2” ila 48” (ANSI Sınıfı 150LB için)

NPS 1/2” ila 48” (ANSI Sınıfı 300LB için)

NPS 1/2” ila 48” (ANSI Sınıfı 600LB için)

NPS 1/2” ila 36” (ANSI Sınıfı 900LB için)

NPS 1/2” ila 24” (ANSI Sınıfı 1500LB için)

NPS 1/2” ila 12” (ANSI Sınıfı 2500LB için)

veya

DN15 ila DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa için)

DN15 ila DN1200 (PN4.0Mpa, PN5.0Mpa için)

DN15 ila DN1200 (PN6.3Mpa, PN10.0Mpa için)

DN15 ila DN900 (PN15.0Mpa için)

DN15 ila DN600 (PN25.0Mpa için)

Boru Çapı: Tam Geçişli (FB)/ Azaltılmış Geçişli (RB)

İnşaat Gövdesi: Yan Giriş

Kaput/Kapak tipi: Cıvatalı Kaput/Genişletilmiş Kaput

Koltuk Tipi: Yumuşak tip / Hardseal Metal Tip

Akış Yönlü: Tek Yönlü/Çift Yönlü

Servis Ortamı: Doğal Gaz, Petrol, Su, Oksijen gazı vb.

Hizmet: EKŞİ, ISO 15156/ NACE MR0175

Özellik: Yangın Güvenliği tasarımı

Anti-Statik Tasarım

Üfleme Korumalı Kök

Valf Çalışması: Manuel Kol / Sonsuz Dişli / Aktüatörle Çalıştırılan / Pnömatik Aktüatör / Elektrikli Aktüatör

MOC (Malzeme Listesi – BOM):

Gövde ve Kaput: ASTM A 216 GR. WCB /ASTM A105N (Karbon çeliği)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Düşük sıcaklık karbon çeliği)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmaz Çelik)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmaz Çelik)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmaz Çelik)

Katı Top: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Not: Harseal Metal Yuva tipi Bilya yüzey işlemi: ENP, HCR, WC, kaynak Ni60/ Ni55

Kök: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Bilya Yuvası ve Gövde Contası: PTFE İşlenmemiş / %25 Cam Dolgulu PTFE – GFT / Karbon Dolgulu PTFE – CFT

: PEEK / Delrin / Grafoil – Grafit Yüzük

Bez Ambalaj : PTFE Virgin / %25 Cam Dolgulu PTFE – GFT / Karbon Dolgulu PTFE – CFT

: Grafoil – Grafit Yüzük

Muyluya Monte Küresel Vana Nedir?

Muyluya monteli küresel vana, boru hatlarında akan ortamın durdurulmasına yardımcı olan üç ayda bir dönen bir vanadır. Muyluya monte küresel vananın benzersiz özelliği, merkeze yerleştirilmiş yuvarlak veya küresel şekilli diskidir. Bu, akışı durdurmak veya başlatmak için dönmeye devam eder.
